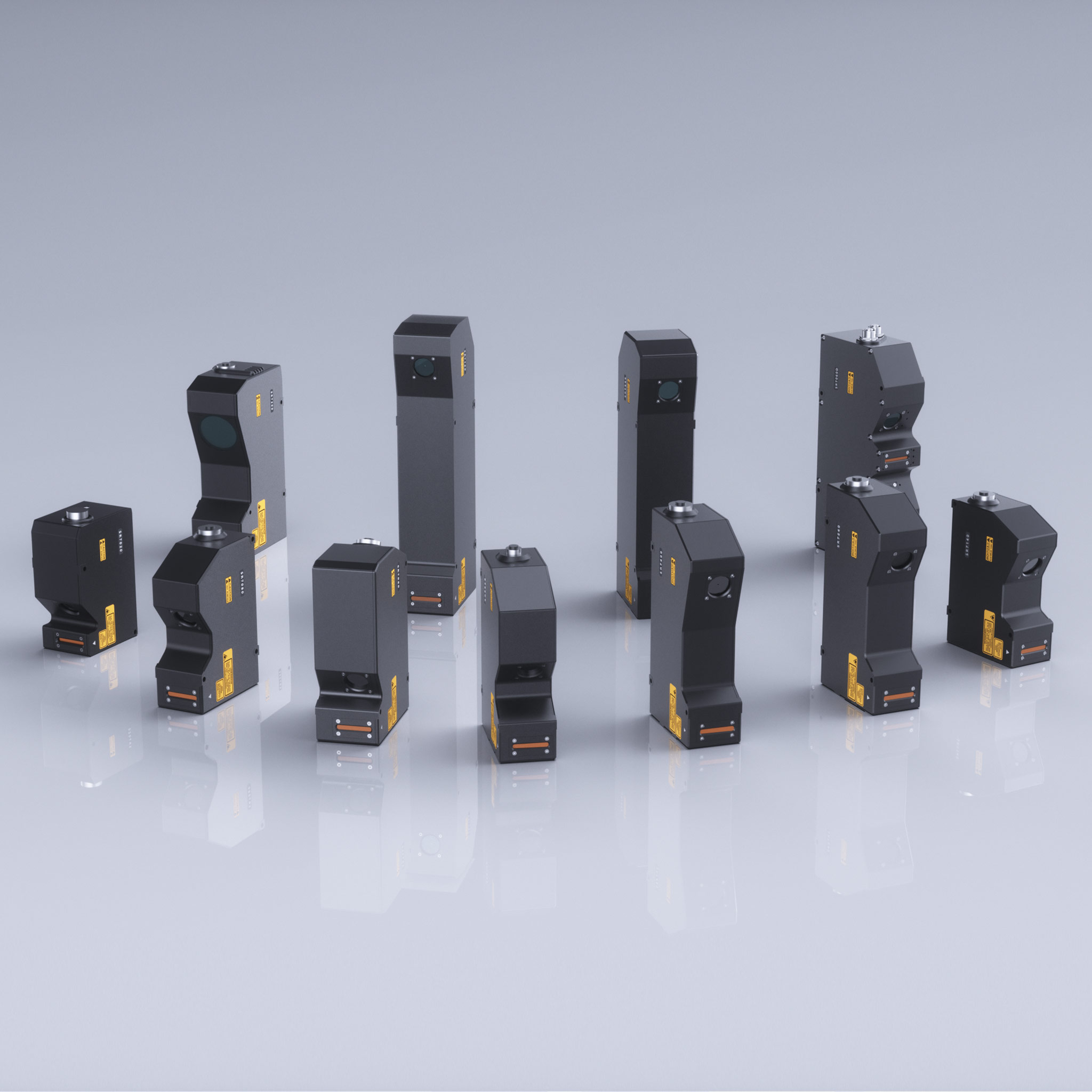

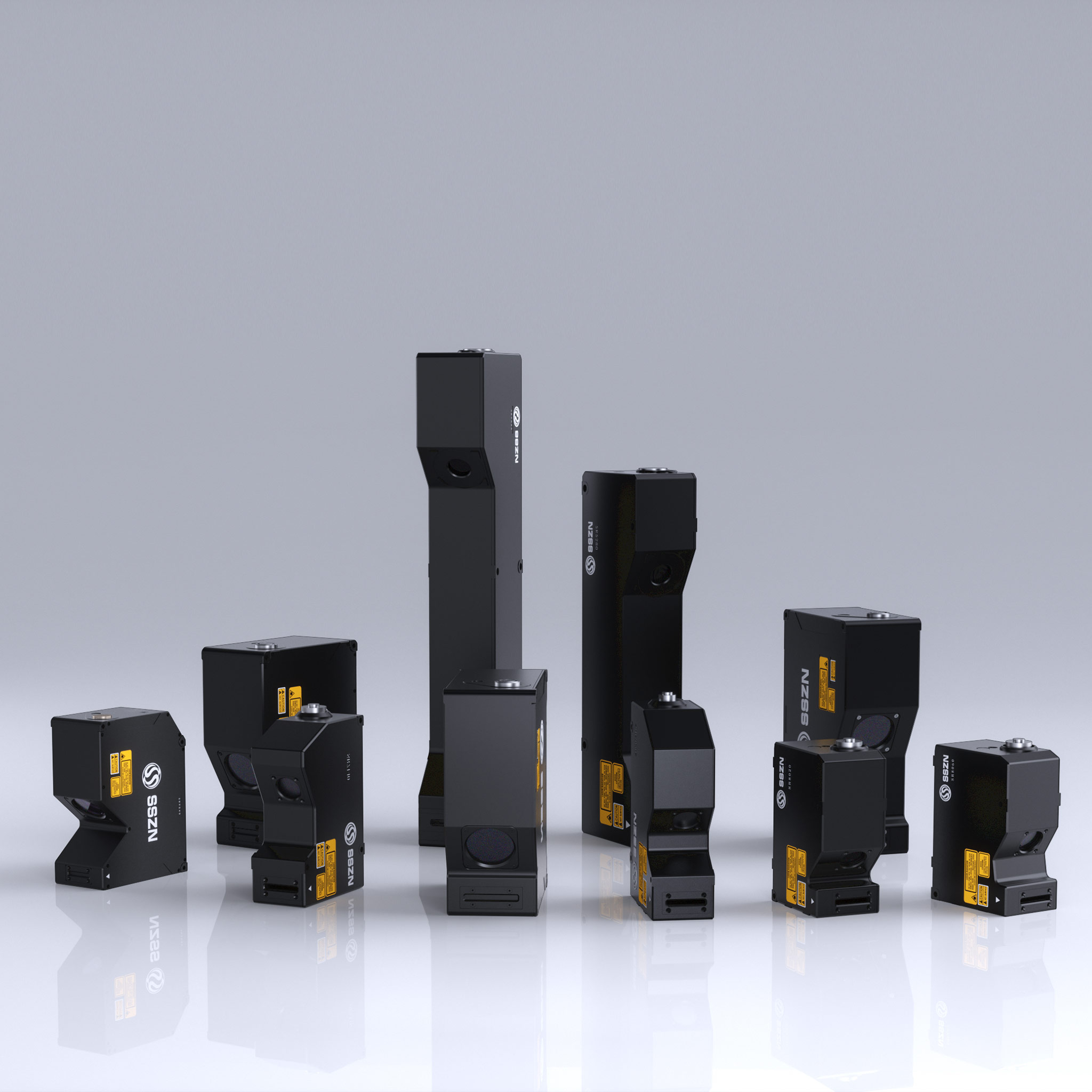

SR7060D 三维激光轮廓测量仪
产品介绍
· X轴线宽：29-31mm
· 扫描速度：2500~10000Hz
· Z 轴线性度：±0.05%的F.S.
· 光源波长：405nm
· 激光器等级：2M
相关文档下载
立即联系
技术规格
| 型号 | SR7060D |
| 参考距离（CD） | 57mm |
| Z 轴高度（FS） | 6mm |
| X 轴宽度 - 近端 | 29mm |
| X 轴宽度 - 参考距离 | 30mm |
| X 轴宽度 - 远端 | 31mm |
| 光源波长 | 405nm |
| 激光器等级 | 2M |
| 激光器输出功率 | 10mW |
| Z 轴（高度）重复精度 | 0.2μm |
| X 轴（宽度）重复精度 | 2.5μm |
| Z 轴（高度）线性度 | ±0.05% 的F.S. |
| X 轴（宽度）轮廓数据间隔 | 10μm |
| X 轴轮廓点数 | 3200 |
| 扫描速度（Hz） | 2500~10000Hz |
| I/O 接口 | / |
| 温度特性 | / |
| 编码器接口 | 单端、差分编码器各一个 |
| 输入输出 | 1个RS232 接口，1个100Base-TX/1000Base-T 以太网接口 |
| 输入电压 | / |
| 工作温度 | 0~45℃ |
| 储存温度 | -20~70℃ |
| 工作湿度 | 35%~85%，无凝露 |
| ESD 防护 | 接触放电 4kV、空气放电 8kV，符合 IEC61000-4-2 标准 |
| EFT 防护 | 电源端口 2kV/5或100kHz、信号端口 1kV/5或100kHz，符合 IEC61000-4-4 标准 |
| 冲击 | 每轴50Gs/3ms，符合 IEC 68 - 2 - 27 Ea 标准 |
| 振动 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc |
| IP 等级 | IP67，符合 IEC 60529 标准 |
| 尺寸 | 228.5 x 107 x 52mm |
| 数据线（配线）型号 | SCB-HCAM-HB1-3m、SCB-HCAM-HB1-10m |
| 重量 | 1500g |
