产品介绍

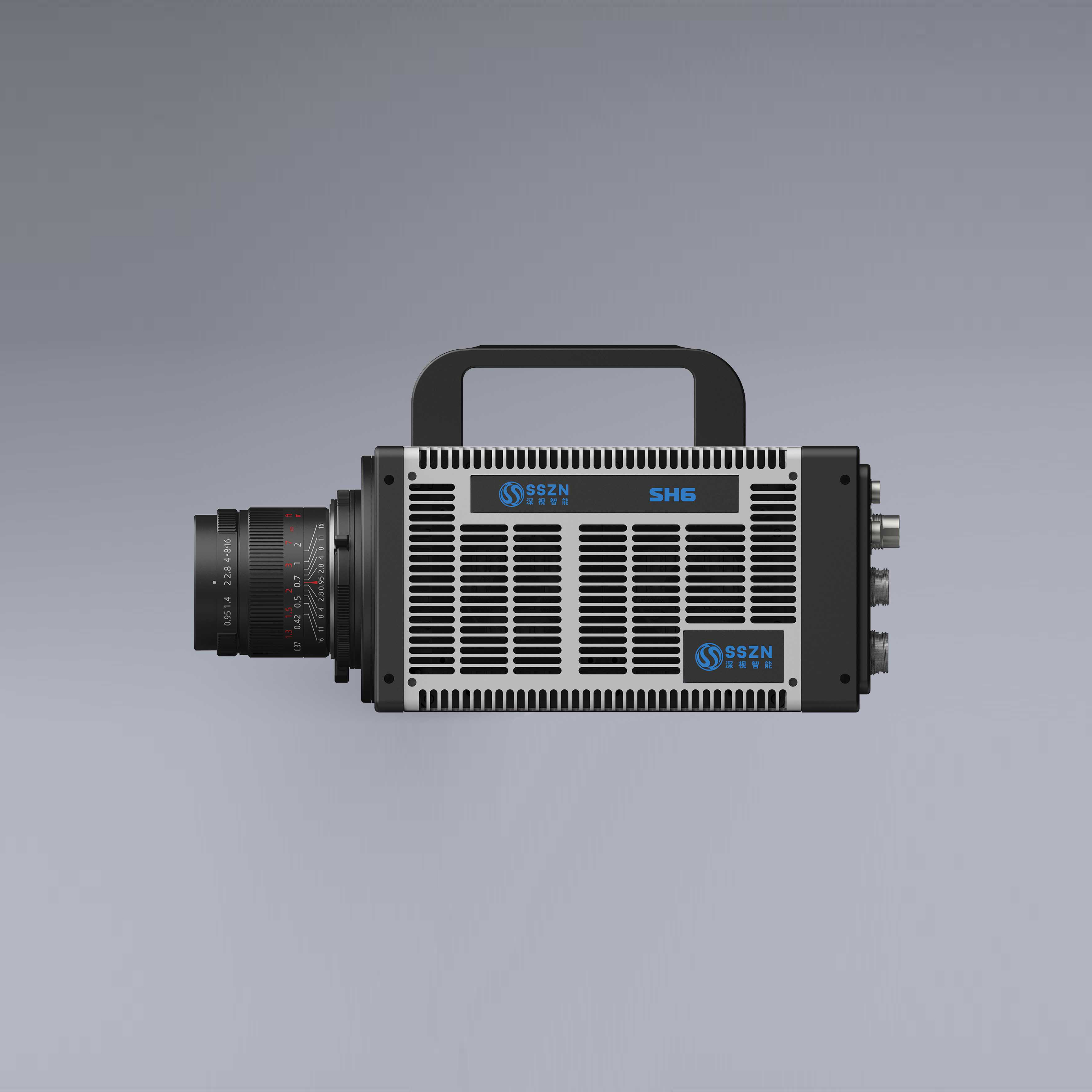

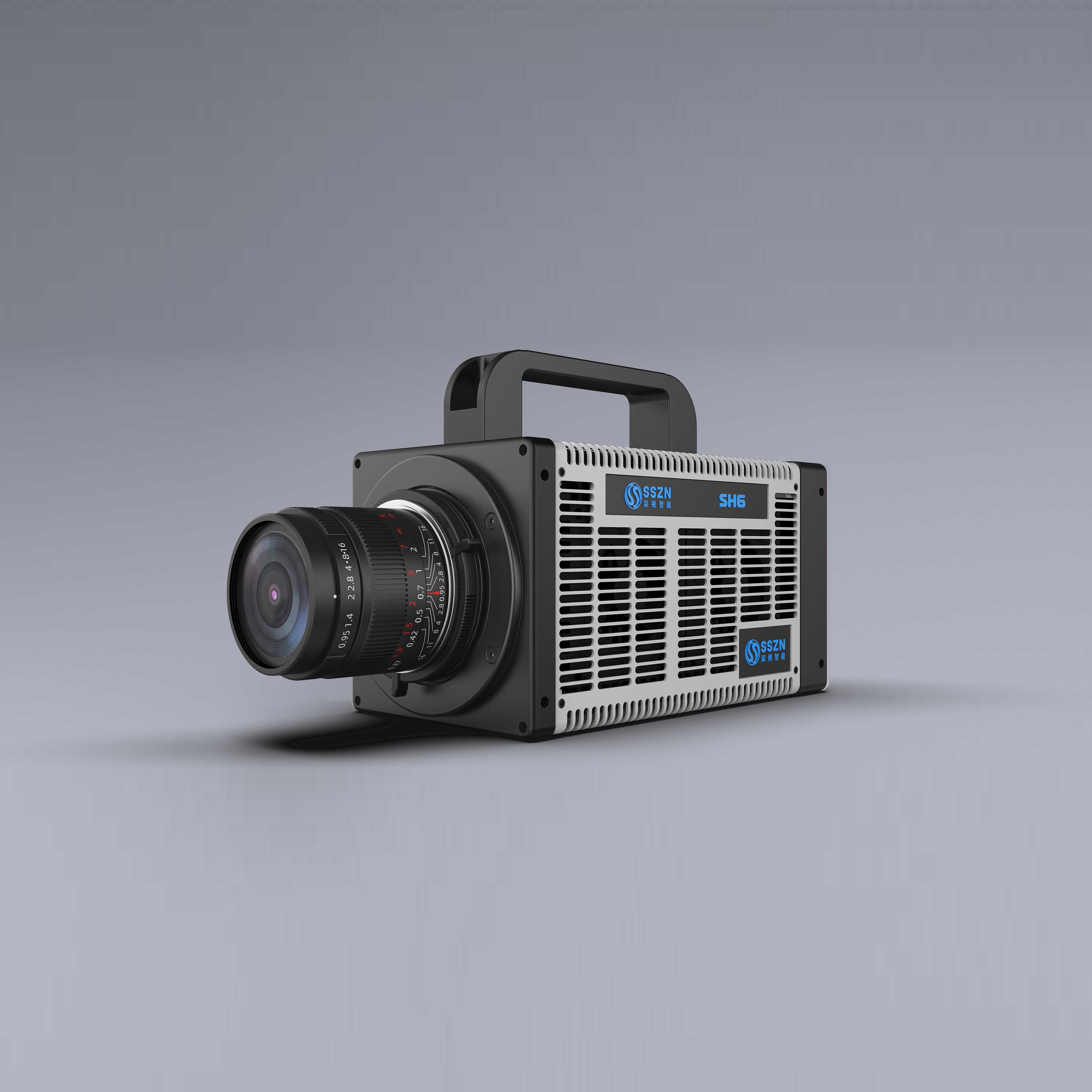

SH6-204是深视智能面向高端科研、国防军工、航空航天、高速工业等领域打造的一款功能全面的高速摄像机,采用了特殊定制传感器、独特的电路设计使其具备80Gbps的有效 带宽和卓越的成像质量。同时,其拥有丰富的可扩展接口,让高速成像应用的有了更多可能性。

相关文档下载
立即联系

技术规格

性能
分辨率帧率记录时间(内存)记录时间(硬盘)
40GB80GB160GB4TB12TB20TB
2048×10244000FPS4.8 (s)9.6 (s)19.2 (s)16 (min)48 (min)80 (min)
2048×7685000FPS5.4 (s)10.8 (s)21.6 (s)18 (min)54 (min)90 (min)
2048×5125600FPS9.1 (s)18.2 (s)36.4 (s)30 (min)90 (min)150 (min)
2048×2569000FPS9.1 (s)18.2 (s)36.4 (s)30 (min)90 (min)150 (min)
2048×12812000FPS13.7 (s)27.4 (s)54.8 (s)45 (min)135 (min)225 (min)
2048×6420000FPS16.4 (s)32.8 (s)65.6 (s)54 (min)162 (min)270 (min)
2048×3225000FPS26.3 (s)52.6 (s)105.2 (s)87 (min)261 (min)435 (min)


规格
型号
TYPESH6-204
最大分辨率Full Resolution2048×1024
满幅拍摄速度Full Frame Rate4000FPS
最大拍摄速度Maximum Frame Rate25000FPS
最小曝光时间Minimum Exposure Time1μs
像元尺寸Pixel Size9μm
标准内存Standard RAM40GB/80GB/160GB
扩展内存Extended Memor4TB/12TB/20TB
动态范围Dynamic Range60dB
模拟增益Analog Gain×2、×4、×8
位深Bit Resolution8bit/10bit/12bit
快门类型Shutte Mode全局快门
色彩Color单色(M)/彩色(C)
窗口采集ROI支持
镜头卡口Lens MountE接口,可转接F接口、C接口、EF接口
数据接口Data Interface万兆以太网,自适应千兆以太网
灵敏度SensitivityISO10000(M);ISO3000(C)
风扇控制Fan Control支持开启关闭、根据温度自适应转速
工作温度/湿度Operating Temperature/Humidity标准-10~50℃,95%以下(无结露),可定制-35~65℃宽温版
视频信号输出Video Signal OutputSDI、以太网
录制模式Recording Mode开始、结束、中心、随机、手动
触发模式Trigger Mode手动、IO、图像

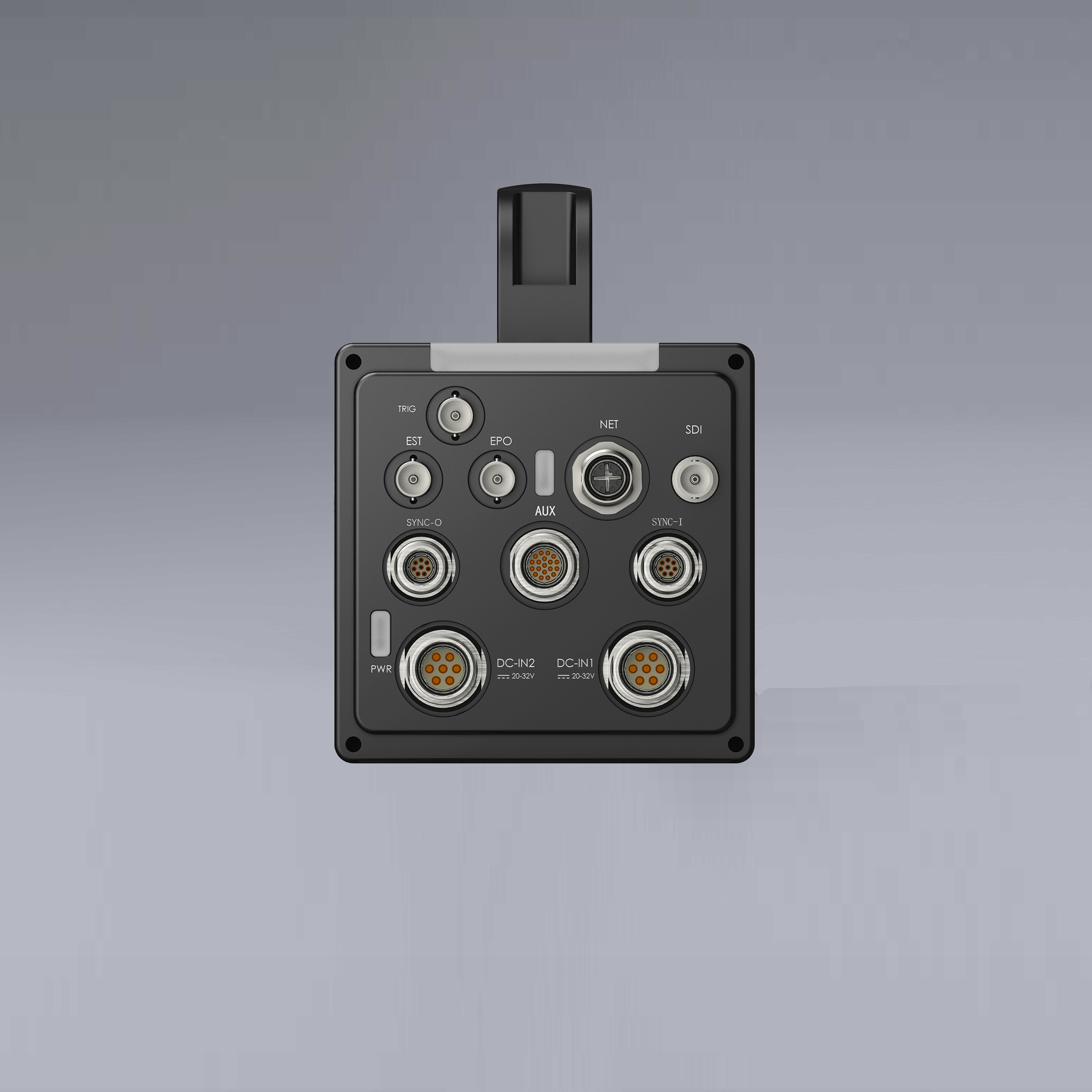

外部信号External Signal输入:触发(TTL/开关)信号、同步信号、ready信号、event信号、IRIGB码信号
输出:触发(TTL/开关)信号、同步信号、ready信号、曝光中信号、记录中信号
电源Power Supply双电源、DC24V
尺寸(不含镜头)Dimensions (excluding lens)217D×110W×110H,不含凸起部分
重量Weight3.8kg
功率Power Consumption55W
标准配件Standard Accessories电源线×1,AC适配器×1,网线×1、相机控制软件×1,使用手册×1,出厂合格证×1
