基于结构光照明的sCMOS相机显微系统用于半导体三维缺陷检测

采集多相位、多方向的条纹图像完成三维形貌重建与超分辨率成像，可实现纳米级缺陷与形貌差异的精准检测。

一、应用背景与检测目标

1.1 应用背景与核心痛点

结构光照明显微成像（SIM）通过向半导体样品表面投射周期性结构条纹，采集多相位、多方向的条纹图像完成三维形貌重建与超分辨率成像，可实现纳米级缺陷与形貌差异的精准检测。

该场景对成像采集端的精度要求极高：系统需从条纹相位与调制度的微小变化中，识别 200 nm 量级的缺陷尺寸与高度差，相机端的成像误差会经重建算法被成倍放大。其中，读出噪声会直接转化为相位噪声，降低形貌求解精度；帧间亮度漂移与触发时序偏差会引发条纹错位，产生重建伪影；像元采样精度不足会丢失高空间频率信息，限制最终分辨率；高反射区域信号饱和则会破坏局部高度的求解准确性。同时，为提升理论分辨极限，系统通常采用约 400 nm 的短波照明方案，这也对相机在短波波段的量子效率提出了更高要求。

与普通显微观察场景相比，结构光超分辨检测对成像设备的综合性能要求更为严苛，需同时具备高灵敏度、低读出噪声、宽动态范围、高精度硬件同步与稳定线性响应，确保每一张相移图像都可作为高精度重建计算的可靠输入。

1.2 核心技术需求

结合半导体纳米级检测的应用要求，成像系统需满足以下核心技术指标：

短波照明适配能力：匹配 400 nm 波段照明方案，相机需在短波区间保持充足量子效率，支撑高分辨率成像的信号基础。
相移重建高稳定性：多帧相移重建工况下，相机需具备低读出噪声、稳定线性响应与高精度外部触发能力，最大限度降低帧间漂移与重建伪影。
宽动态三维检测适配：三维形貌检测需覆盖高反射平整区域与弱反射缺陷区域，要求相机具备充足动态范围，兼顾不同反射率区域的信号保真度。

1.3 实验系统配置方案

为验证系统成像性能与检测精度，本次实验采用标准化的光路、时序与标定方案，具体参数配置如下：

照明光源系统采用 405 nm 窄线宽激光器或高功率 LED 作为照明光源，输出功率稳定度优于 1%，匹配 400 nm 短波照明设计目标，提升系统理论空间分辨率。

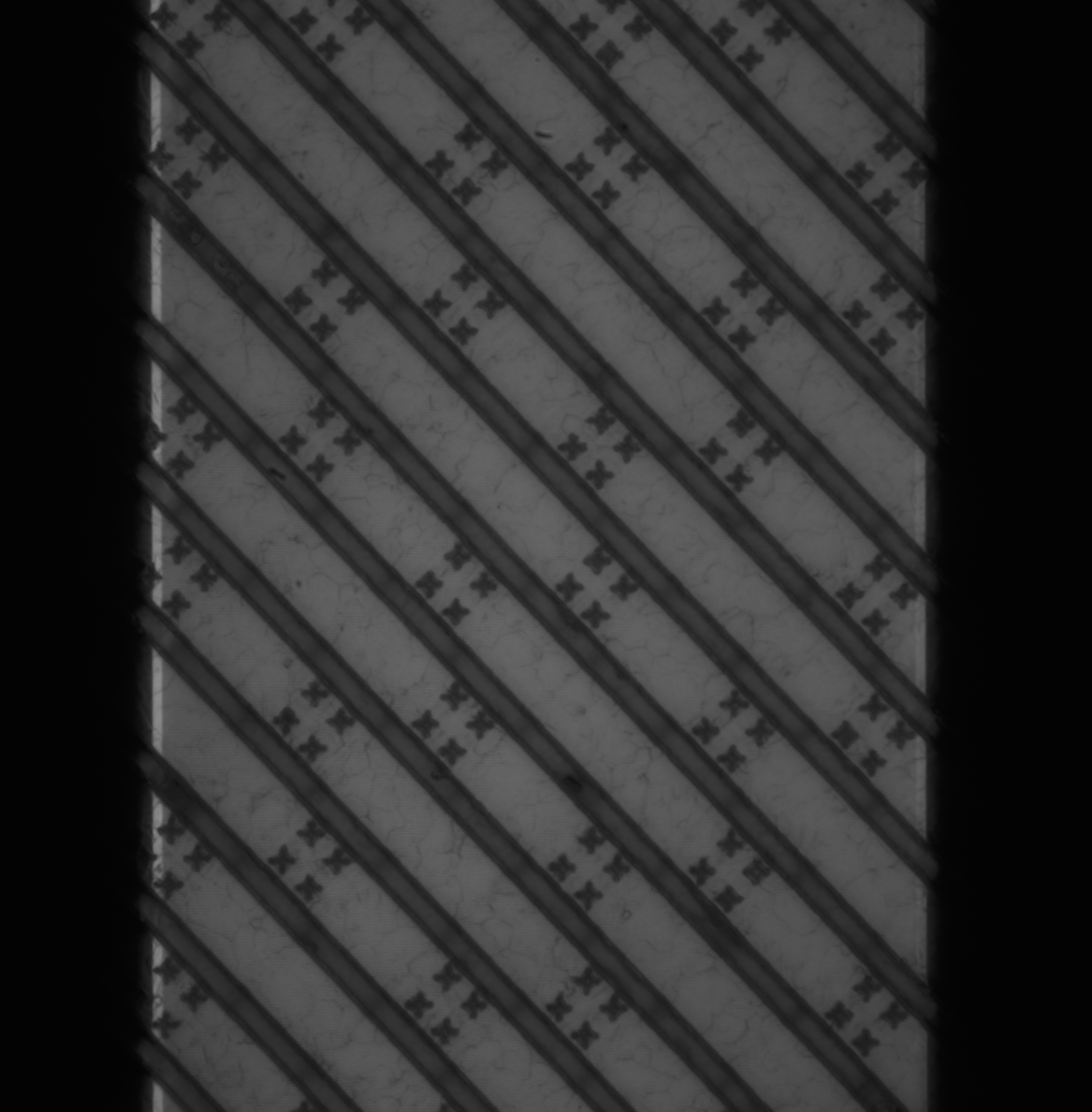

结构光投影模块采用 DMD 数字微镜器件或 SLM 空间光调制器投射正弦结构条纹；采用 3 相位 ×3 方向的标准采集方案，单组采集共 9 帧图像，为二维超分辨重建提供频谱搬移与相位信息支撑。
曝光与采集参数单帧曝光时间以 5~10 ms 为起始基准，以条纹图像无过曝、调制度充足为校准标准，为当前主流 SIM 成像系统的通用参数区间，可兼顾成像信噪比与多帧采集效率。采集采用全局快门模式，支持 12 bit/16 bit 位深输出；测试全程固定增益，规避卷帘快门与条纹刷新不同步导致的相位畸变，保障相位信息准确性。
同步时序控制建立闭环同步时序链路：DMD/SLM 输出相位稳定信号→触发相机曝光→相机回传曝光有效信号→切换下一相位，确保每一帧图像对应唯一且稳定的条纹相位，消除时序偏差带来的相位误差。

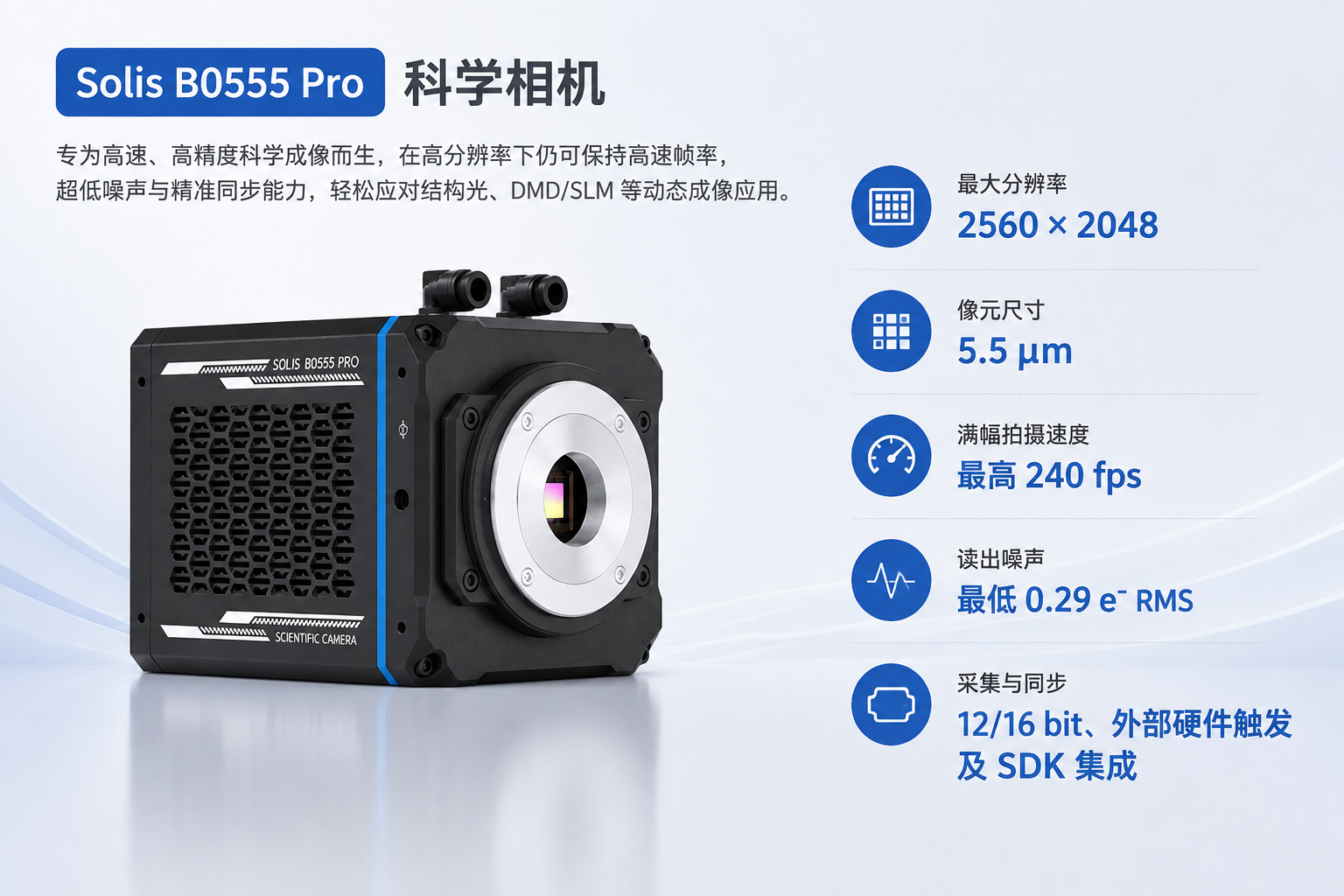

二、深视智能科学相机适配优势

针对结构光超分辨检测的场景痛点与技术要求，深视智能科学相机从感光架构、噪声控制、时序同步与灵活集成四个维度提供精准适配：

背照式 sCMOS 架构，短波响应优异采用背照式 sCMOS 感光架构，大幅提升 400 nm 短波波段的光子利用率与量子效率，可在短曝光工况下获得对比度稳定的条纹图像，保障相位求解的信号基础，充分匹配短波高分辨成像需求。
低噪声 + 深制冷设计，提升重建稳定性亚电子级读出噪声结合深度制冷方案，可有效抑制多帧采集过程中的随机噪声与热背景漂移，降低相位估计误差，减少重建伪影，提升超分辨成像与三维形貌重建的一致性与可靠性。
高精度硬件触发，保障相移时序同步支持高精度外部硬件触发，可与 DMD/SLM 控制器、精密位移台、光源控制器实现多设备时序协同，确保相移序列的帧间相位一致性，从采集端消除时序错位带来的重建误差。
灵活配置与开放集成，适配定制化需求支持 ROI 开窗、Binning、多位深输出等多种采集模式，搭配完善的 SDK 开发工具，可根据检测场景需求在视场范围、采集速度与成像分辨率之间灵活适配，实现与重建算法的快速集成与系统落地。
