动态检测塑料叶片高度差

型号   SCI01045

   塑料叶片高度差检测难实现

在小型风扇、无人机桨叶、医疗器械等精密制造中，塑料叶片的高度差直接决定了产品动平衡、噪音和气动性能。

但叶片是曲面、薄壁、高速旋转件，传统测量方法几乎无从下手。

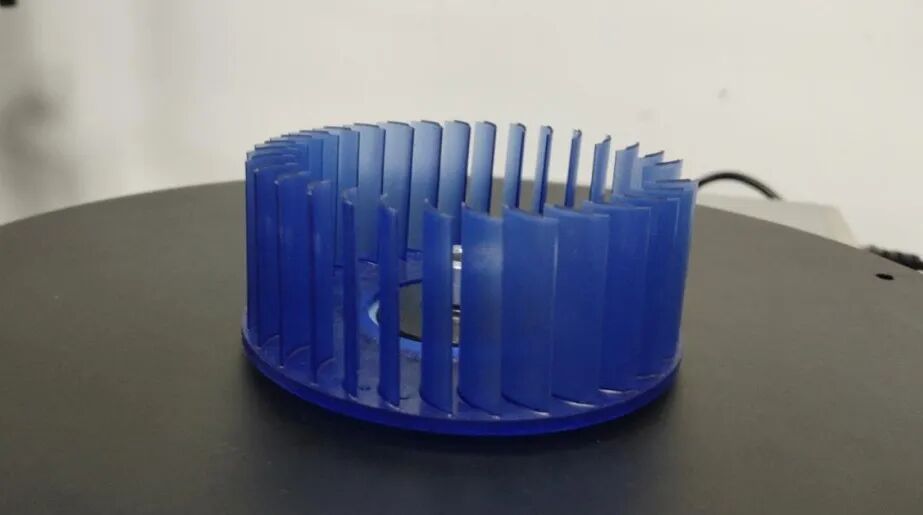

图/ 塑料叶片样品

   客户遇到的三大痛点

1. 叶片旋转中测量，静态方法不适用
叶片装机后需要模拟真实工况，在高速旋转状态下检测每一片的高度差。传统三坐标、卡尺等静态工具无法在线动态测量。

2. 高转速下精度崩溃
客户要求：转速 1850 转/分钟，高度差动态重复性 ≤ 0.05 mm。普通传感器在高速下数据丢帧、噪声大，重复性往往超过 0.1 mm，根本无法满足。

3. 每圈数据点太少，轮廓不完整
若每圈只能测几个点，叶片局部变形或高点根本抓不到，漏检风险极高。

   深视智能激光位移传感器SGI050

高速、高精、高密度，适配旋转叶片检测

我们为客户提供了一款高频激光位移传感器，采用非接触式点测量原理，直接安装在叶片旋转轨迹上方。

   检测方案简速

• 产品：塑料叶片（半径 95mm × 高 40mm）

• 测量项目：高度差（叶片上表面相对于基准面的变化）

• 安装方式：传感器固定，叶片以一定转速旋转，实时采集高度值

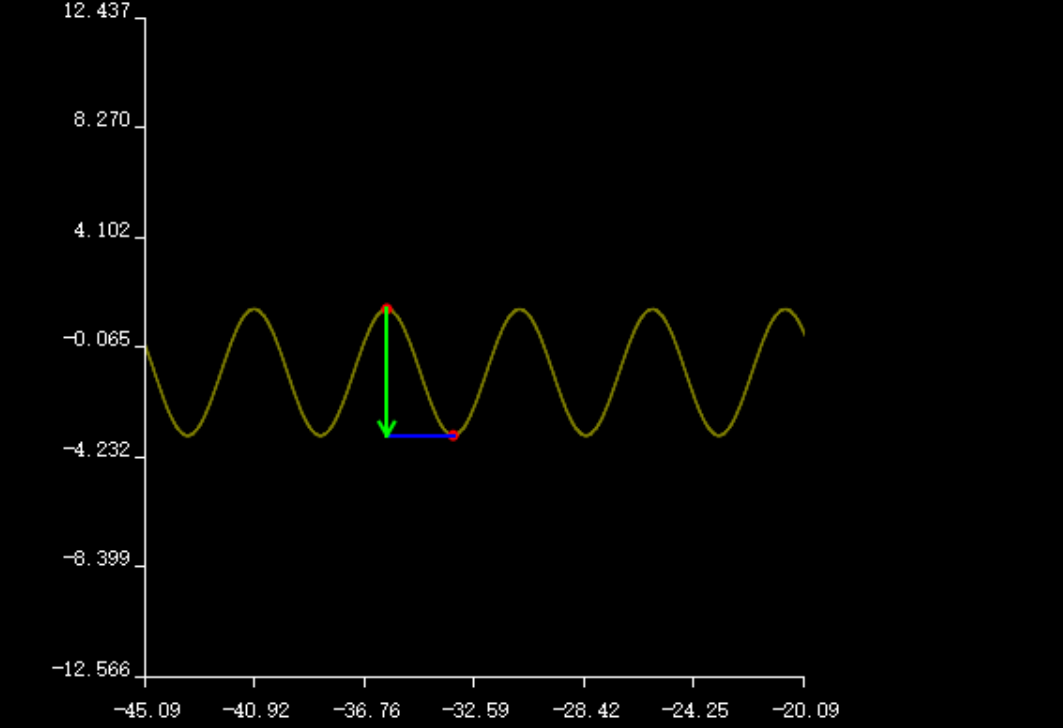

• 数据处理：每圈提取多个高度点，计算最大最小高度差

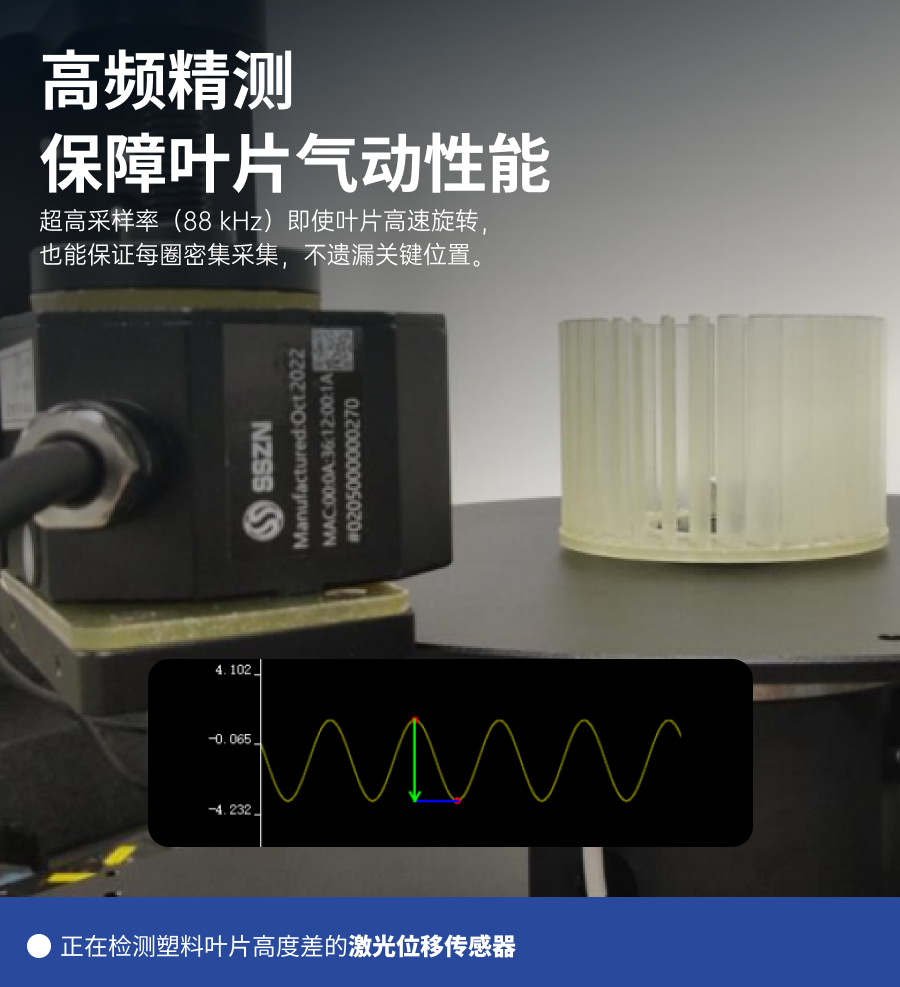

  图/ 点激光实测塑料叶片高度差

   检测结果

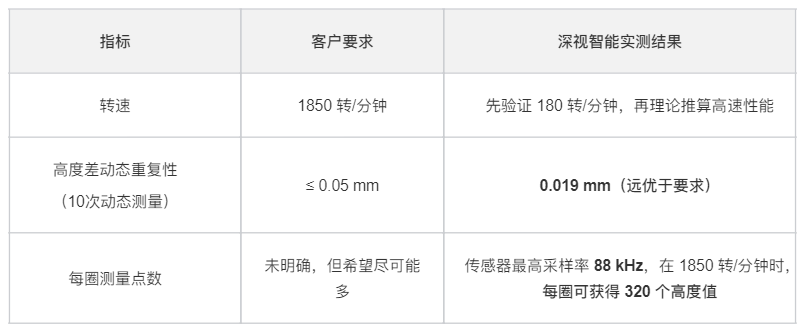

图/ 测量结果

✅ 动态重复性 0.019 mm，比客户要求的 0.05 mm 高出 60% 以上
✅ 每圈 320 个点，相当于叶片每 1.125° 就有一个测量点，微小变形能清晰捕捉

   点激光传感器在该方案核心优势

• 超高采样率（88 kHz）
  即使叶片高速旋转，也能保证每圈密集采集，不遗漏关键位置。

• 非接触点测量
  无磨损、无应力，不影响叶片动平衡，更不会划伤塑料表面。

• 强抗干扰能力
  基于优异算法，对塑料不同颜色、表面纹理等复杂场景，数据稳定输出。

• 动态重复性优异
  在连续旋转工况下，10 次测量结果高度一致，证明传感器可靠性。

   典型应用场景

• 无人机/涵道风扇叶片高度差检测

• 笔记本电脑散热风扇叶片动平衡预检

• 汽车空调出风口叶片轮廓一致性测量

• 医疗呼吸机涡轮叶片质量控制

凡是需要在旋转状态下测量叶片、扇叶、圆盘类零件高度或跳动，深视智能激光位移传感器都能提供高稳定性方案。

如果您也正在为高速旋转叶片的在线高度差测量而头疼，欢迎联系我们，获取专属测试方案。
