继电器安全测试瞬态过程观测

一、观测困局：当故障瞬间超越感知极限

在继电器安全测试中，研究人员长期面临两大核心挑战：

• 微观动态“看不清”：触点的闭合弹跳、分离速度及电弧的滋生路径与熄灭时机，均在微秒至毫秒间完成。传统相机帧率不足，导致影像拖影模糊，使触点寿命分析、电弧特性研究缺乏直观、量化的数据支撑。

• 失效过程“抓不全”：过载爆炸伴随火焰、烟雾与碎片的剧烈喷发，是一次性的瞬态过程。传统设备因分辨率与动态范围有限，无法准确记录火焰的形态、尺寸及随时间的变化规律，导致安全防护设计的优化缺乏精准、完整的视觉证据。

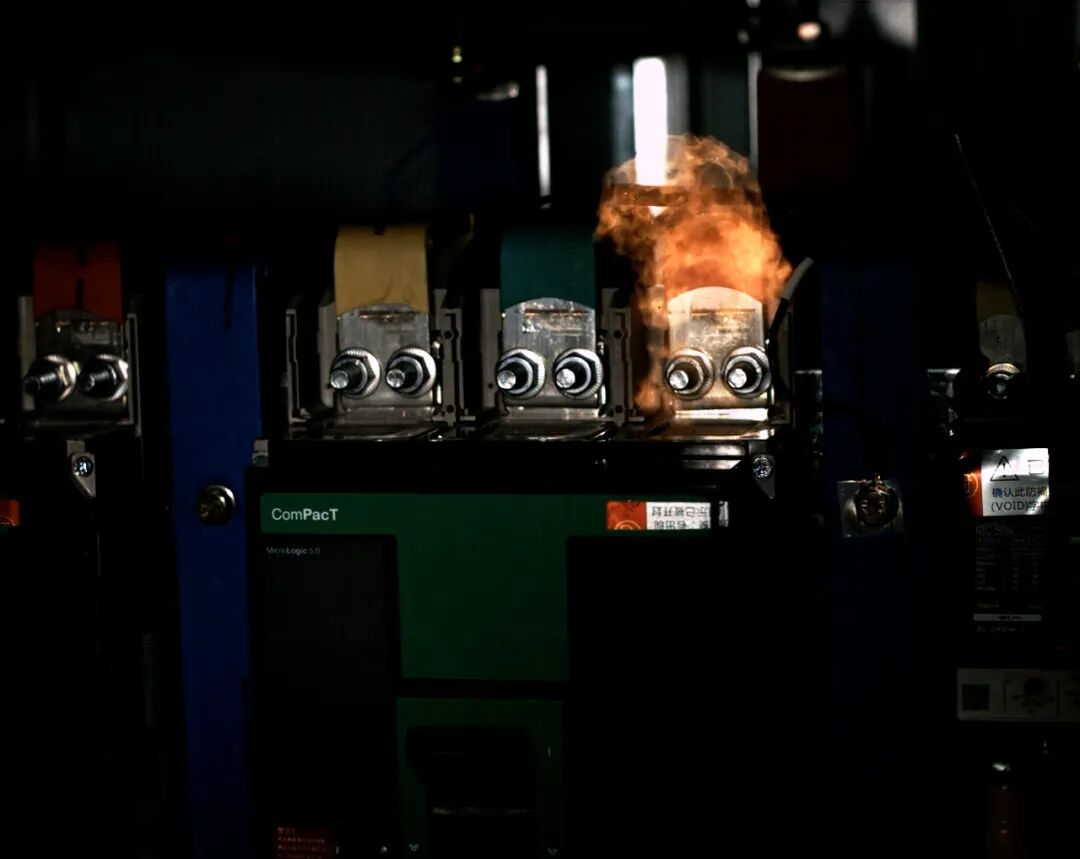

图丨继电器过载引发爆炸瞬间

二、深视智能高速相机的破局之道

面对上述挑战，我们基于深视智能SH3-108高速摄像机，构建了一套高效的继电器安全测试观测方案。

01极速捕捉，解析微观瞬态

• 超高速拍摄：在1280×512分辨率下，仍能保持16000帧/秒的拍摄速度，足以清晰定格触点的每一次弹跳、电弧的生成路径与爆炸初期火焰的形态演变。

• 自动曝光：能同时保留爆炸电弧的强光与相对较暗的火焰细节，避免画面过曝或死黑，确保所有关键信息被完整记录。

02同步触发，完整复现过程

通过将高速摄像机与过载电流信号进行硬件同步，可在继电器动作的瞬间自动触发拍摄，确保完整记录从第一丝电弧产生到火焰发展、峰值直至熄灭的全过程。

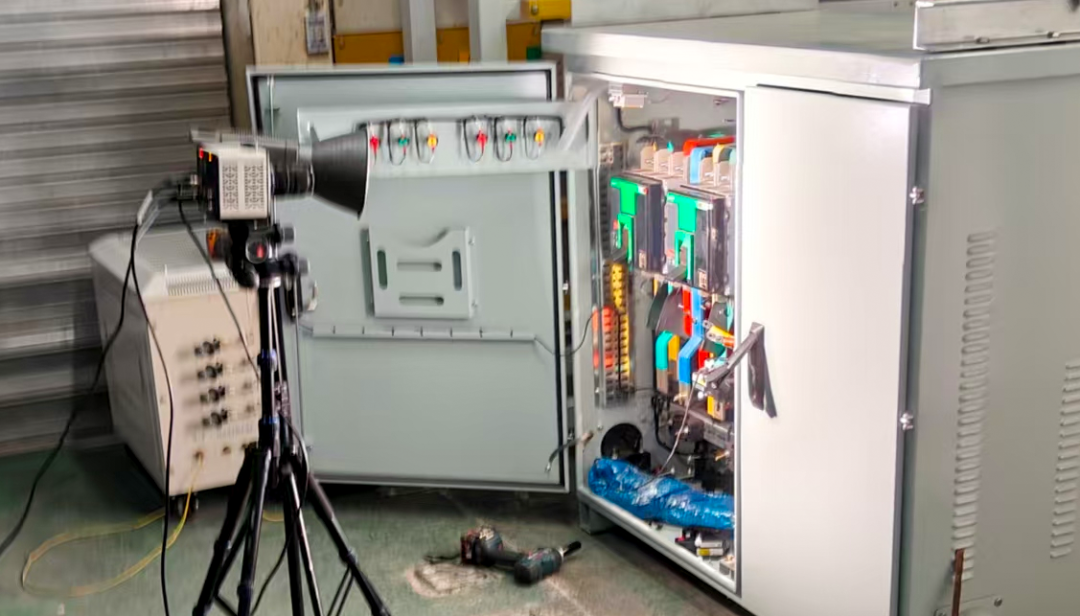

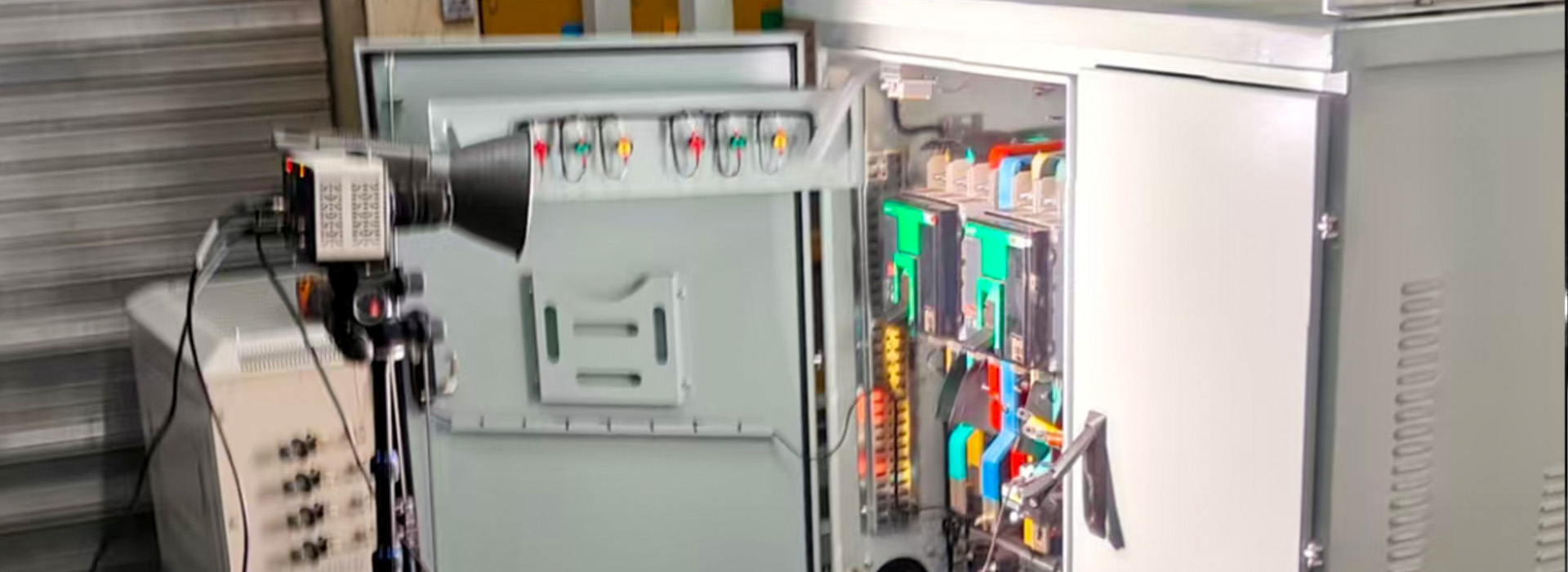

图丨实验现场架设示意

通过配套的专业分析软件，研究人员能够直接从视频中提取一系列关键性能参数：包括触点动力学数据、电弧特性参数及火焰与爆炸过程参数。

这些多维度的量化结果，共同构成继电器性能与安全性的精准画像，为产品设计改进、材料选型与故障分析提供坚实的数据基础。

三、观测意义与价值

高速影像将不可见的瞬间转化为可量化的数据，成为产品优化与前沿研究的强大引擎。

01精准优化产品设计

• 优化触点设计：通过精确分析触点的运动序列与电弧侵蚀位置，为改进触点材料、形状和弹簧压力提供直接依据。

• 验证灭弧结构：直接观察灭弧栅、磁吹等结构在极限条件下的实际效果，评估其切断电弧的速度和效率，从而迭代安全设计。

• 明确失效机理：通过对爆炸过程的精细复盘，精准定位失效根源，从结构设计与材料选择层面提升产品的耐受力。

02赋能前沿技术研究

• 放电特性研究：高速摄像通过可视化放电通道的完整生命周期，将不可见现象转化为可分析的图像序列，为开发更先进的灭弧技术提供关键洞察。

• 新材料与新工艺验证：在研发新型触点材料或新的电磁结构时，高速摄像成为验证其动态性能和安全边界的关键工具，加速创新技术的落地与应用。

四、深视智能高速相机推荐

要解决继电器安全测试瞬态过程的观测难题，首要在于精准捕获真相。为此，我们推荐专为分析电弧放电特性而优化的深视智能SH3-108高速相机。其在1280x1024全画幅分辨率下仍能保持8000fps的帧率，在画质与速度间实现了理想平衡，是捕捉与解析继电器瞬态过程的可靠工具。

深视智能高速摄像机，正帮助全球越来越多的企业突破观测瓶颈、构建数据驱动的研发体系，从而提升产品可靠性。

如果您也面临高速瞬态的观测挑战，欢迎联系我们的团队，获取定制方案并申请免费样机试拍，让关键瞬间无所遁形。
