塑料件厚度&高度差检测

一、项目背景

塑料件是一种广泛应用于家电、汽车、电子产品等领域的物料，具有轻质化、易加工等特点，为保证产品成品的装配质量，塑料件的厚度和高度差等尺寸的准确性至关重要。

因此在生产过程中，厂商们需要对塑料件的尺寸进行测量，以减少不良品的产生。本期内容，深Sir使用光谱共焦位移传感器检测了塑料件的厚度和高度差，一起来看看吧。

二、检测需求

• 产品名称：塑料件

• 测量项目：厚度；高度差

• 精度要求：厚度、高度差动态重复性0.005mm以内

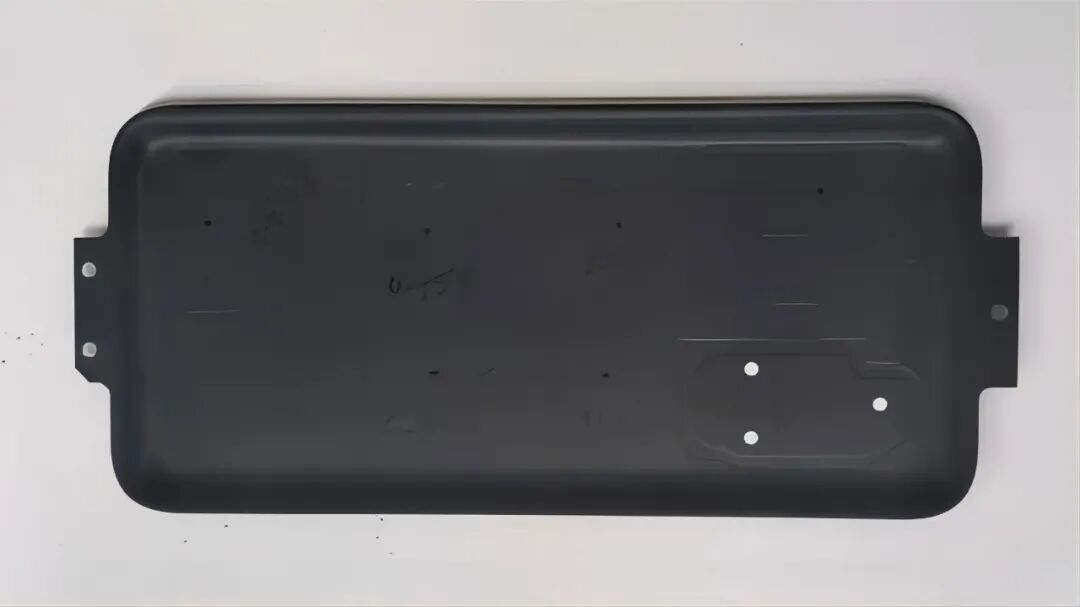

图 | 实物图

三、测量过程

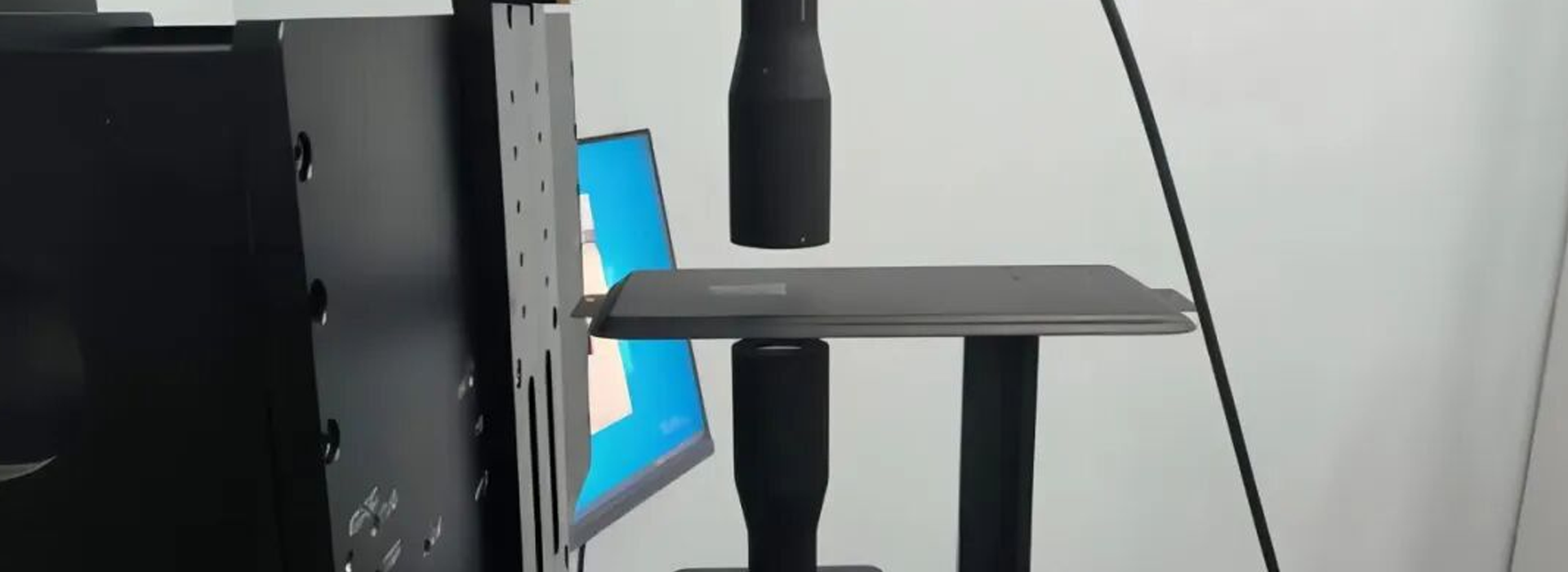

厚度测量：在塑料件上设定测量点位，并通过两个点光谱传感器上下对射测量厚度。

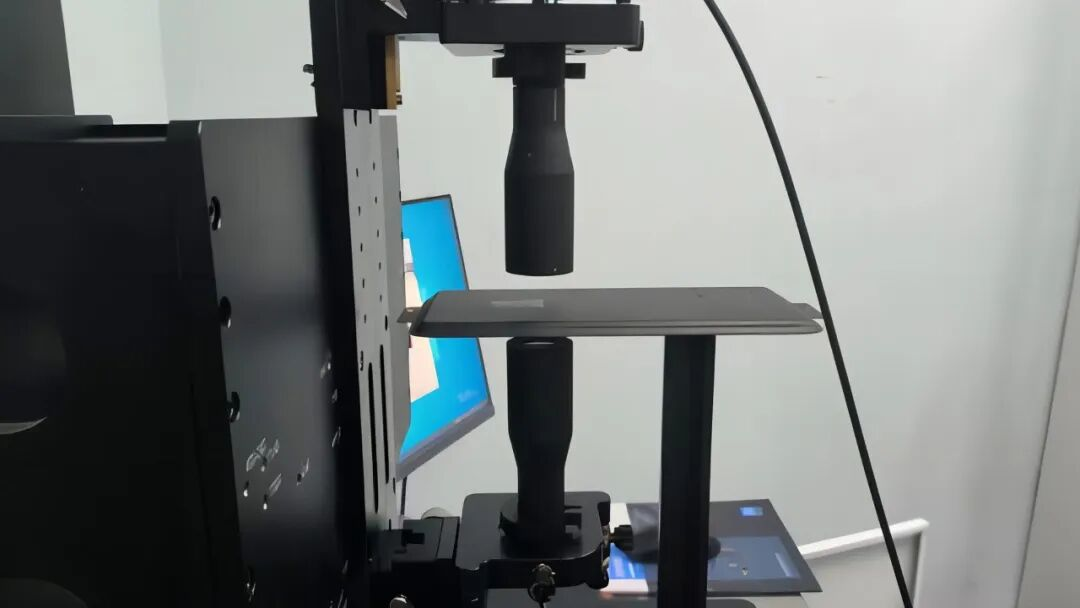

图 | 厚度测量场景

测量结果：使用SC04025进行10次动态测量，厚度重复性为0.0005mm。

高度差测量：通过将设定测量点的高度值减去设定基准点的高度值，即可得高度差。

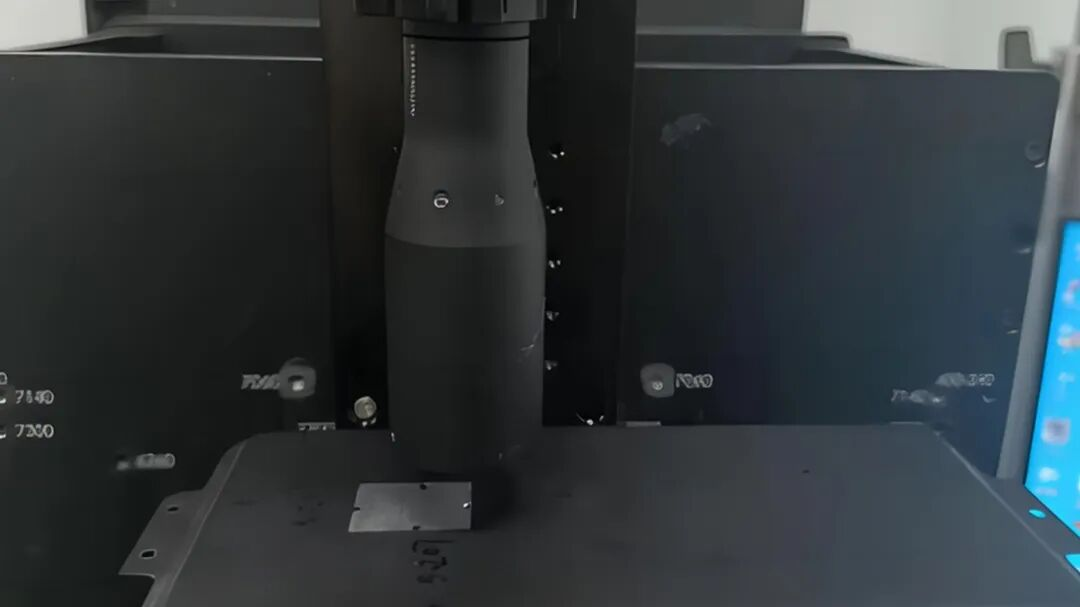

图 | 高度差测量场景

测量结果：使用SC04025进行10次动态测量，高度差重复性为0.0006mm。

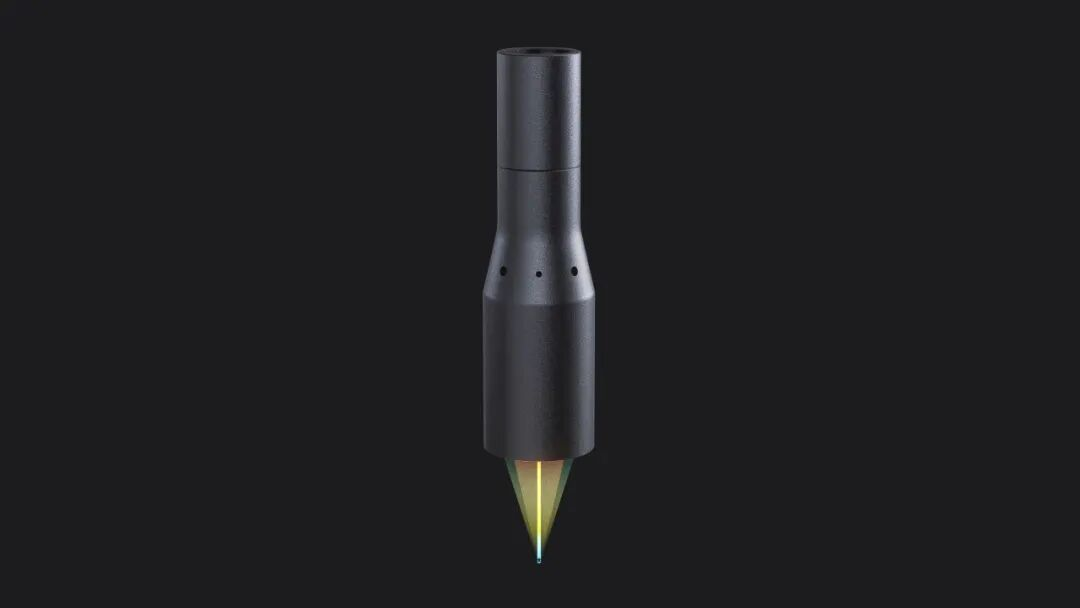

四、传感器选型

• 点光谱型号: SC04025

• 光斑大小: 12μm/40.3μm

• 测量范围: 4mm

• 角度特性: ±25°

• 数值孔径: 0.423

• 工作距离: 16mm

• 轴向分辨率: 0.006μm

• 直线性: ±0.01%的F.S

深视智能光谱共焦位移传感器的最大镜面检测角度可达±60°，能够有效减少测量盲区，完成镜面、高透明材料、液体以及多重反射物体的高精度测量，欢迎有需求的客户前来咨询选购。
