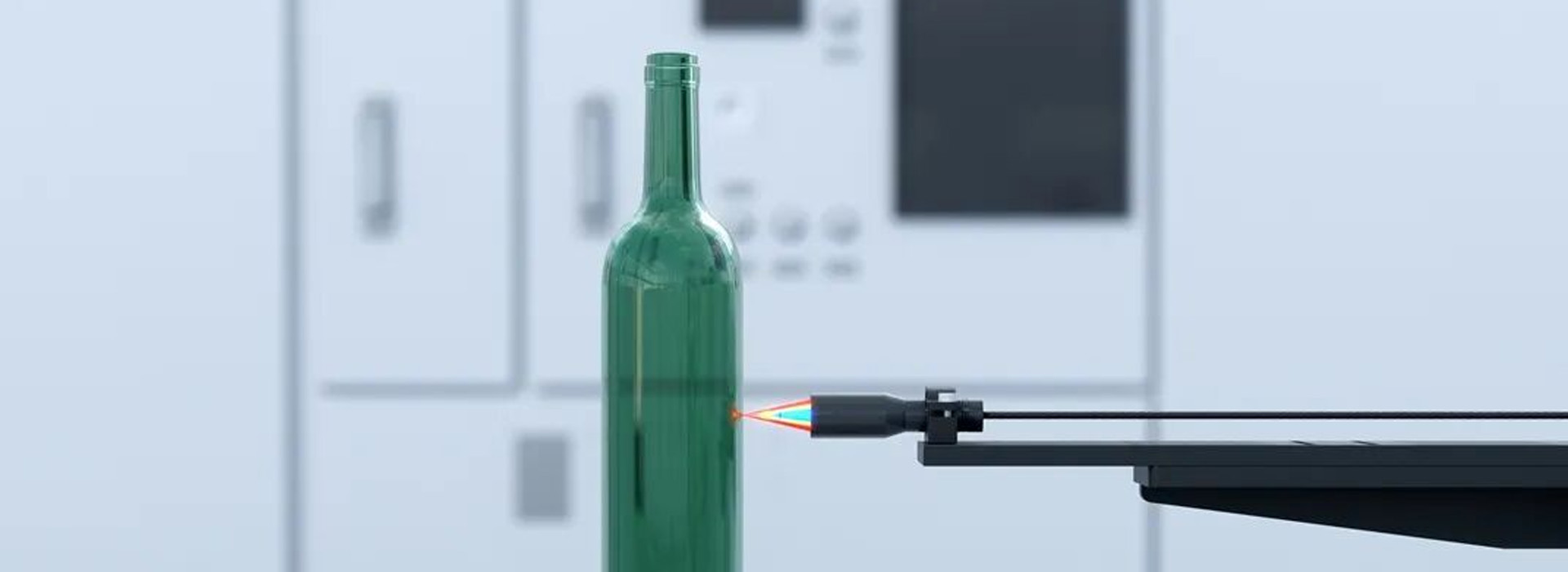

啤酒瓶身侧壁测厚

一、啤酒瓶身厚度测量难点

啤酒瓶作为典型的高透明曲面容器，其厚度检测长期受限于材料特性与工业环境的双重制约，具体难点包括：

• 表面光学干扰：玻璃的高透明度导致传统光学设备面临 "双重困境"：透射效应使光线穿透瓶体造成信号衰减，反射效应则产生杂散光干扰，导致数据波动大。

• 曲面结构适配难题：酒瓶表面多为弧形设计（尤其是肩颈与底部转角），大角度曲率变化使得测量光斑易发生畸变或偏移。

• 工业环境耐受性不足：玻璃瓶生产线的振动、温度波动及粉尘干扰，会导致传统设备温漂误差增大，无法满足24小时连续检测需求。

• 精度与速度的失衡矛盾：依据GB 4544-2020《啤酒瓶》标准，需使用分度值为0.02mm的测厚仪，并实现≤0.01mm的高重复性以保证可靠性；同时生产线节拍需达到1秒/瓶。传统光学设备难以同时满足这两项要求。

二、测量需求

测量项目：啤酒瓶身侧壁厚度

工件特性：高透明玻璃（折射率1.52），弧形曲面

精度要求：厚度测量重复性≤0.01mm

速度要求：测量节拍≤1秒/瓶

三、深视智能点光谱破局之道

基于光谱共焦技术的光学特性，深视智能构建了 “原理突破-硬件适配-算法优化” 的全链条解决方案：

01测量原理

采用色散共焦直射测量法：通过宽光谱白光经色散镜头形成波长-距离映射，瓶身上下表面反射的特定波长光经共焦小孔过滤后，由光谱仪解析峰值波长，计算得出厚度值。

02核心配置参数

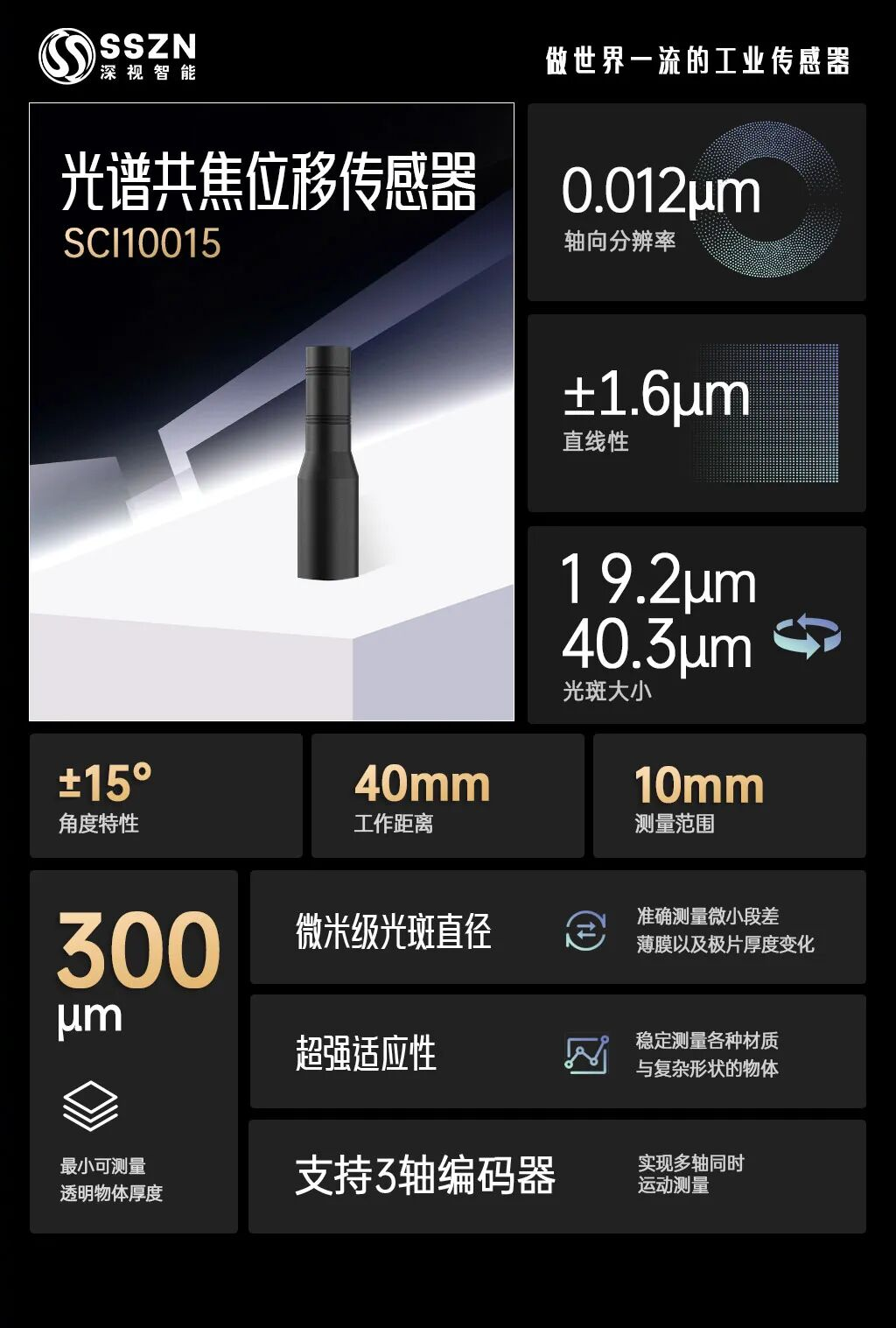

传感器选型：深视智能SCI10015光谱共焦位移传感器

• 测量范围10mm，最小可测量透明物体厚度覆盖300μm，确保在不同厚度区域都能获得清晰成像。

• 轴向分辨率0.012μm，即使面对微米级的厚度变化也能准确捕捉。

03安装与光路设计

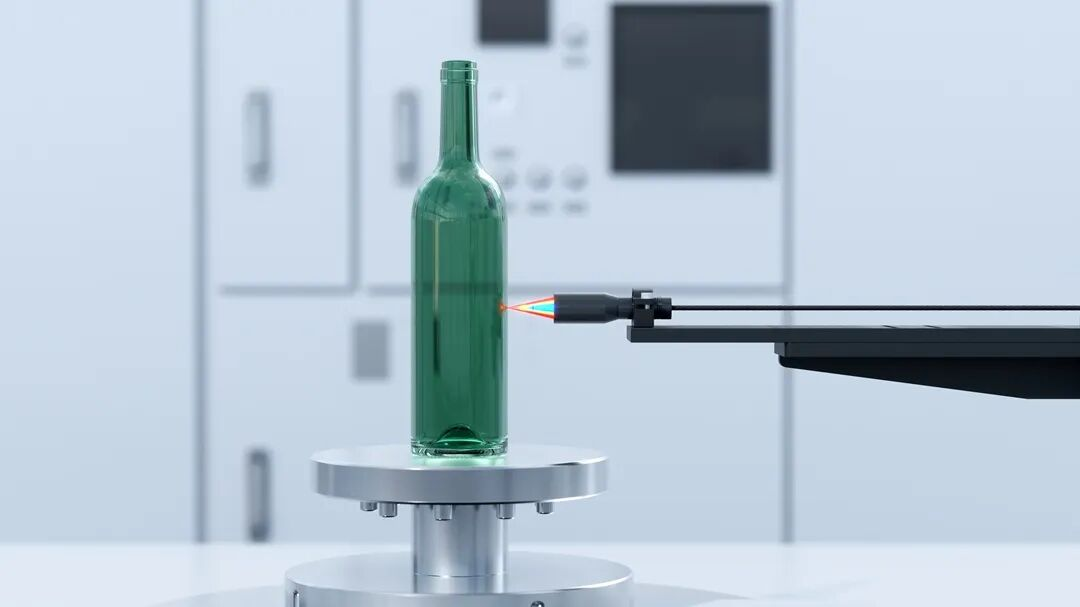

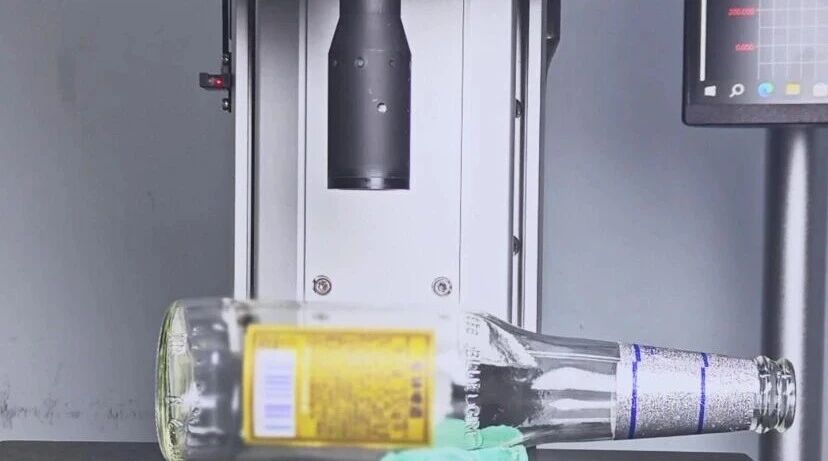

深视智能SCI10015光谱共焦位移传感器采用水平同轴安装，使传感器测量光路与酒瓶表面保持最佳相对位置，减少折射误差；具有±15°回光接收角，适配曲面曲率变化，确保瓶身弧度处的厚度数据准确可靠。

04扫描与触发系统

SCI10015光谱共焦位移传感器支持33kHz高频采样，结合编码器触发模式，实现0.01mm点间隔扫描，在保证精度的同时满足生产效率要求。

四、产品四大技术优势

01亚微米精度保障

深视智能SCI10015光谱共焦位移传感器拥有0.012μm的轴向分辨率，可捕捉亚微米级厚度差异，配合光谱峰值定位算法，实现厚度数据溯源性符合GMP要求。

02高速测量能力

SCI10015光谱共焦位移传感器采样频率高达33kHz，可准确捕捉高速移动产品的厚度变化，满足生产线快速节拍要求。

03全材质适配能力

深视智能光谱共焦位移传感器采用自研超强感光算法搭配超亮光源，对高透明、高反光材料具有出色的测量能力，轻松应对酒瓶的表面特性。

04工业环境耐受性

深视智能SCI系列光谱共焦位移传感器温漂至优可达0.15μm/℃，搭载高柔铠甲光纤线缆，在环境温度变化大、布线复杂的应用场景下亦能长时间稳定工作。

五、深视智能传感器推荐

深视智能光谱共焦位移传感器不仅解决了酒瓶厚度测量的难题，同样适用于透明玻璃、曲面屏幕、晶圆等多种特殊材料的精密测量。

深视智能光谱共焦位移传感器以其高精度、高适应性、高稳定性的特点，使之成为工业精密测量领域的重要工具，为智能制造提供了强有力的技术支撑。

如果您的产线面临特殊材质厚度测量难题，欢迎联系我们的技术团队，获取定制方案并申请免费样机测试，实地验证测量效果。
