助力提升AI服务器PCB制造品质

助力提升AI服务器PCB制造品质

深视智能为AI服务器PCB制造提供高精度、非接触式检测方案,助力PCB制造企业实现品质升级。

产品咨询

随着AI大模型、高性能计算快速发展,AI服务器对算力、稳定性及可靠性的要求不断提升。相比传统服务器,其内部采用更高密度PCB以及更复杂的电子结构,对关键尺寸精度和制造品质提出了更高要求。



在PCB制造过程中,背钻孔深度、板面翘曲、PCB板厚度等参数都会影响信号传输、芯片装配及整机可靠性。深视智能为AI服务器PCB制造提供高精度、非接触式检测方案,助力PCB制造企业实现品质升级。






01


PCB背钻孔厚度测量


三维激光轮廓测量仪-SRI8060


应用场景


AI服务器高速信号传输依赖高性能PCB,背钻孔深度直接影响信号完整性与传输稳定性。传统检测方式难以实现孔位深度的快速、精准测量,无法满足高端PCB制造需求。
解决方案

采用深视智能SRI8060三维激光轮廓测量仪上下对射方式,通过高速三维扫描获取PCB孔位轮廓,实现背钻区域厚度精准测量。














方案优势:


  • 非接触式测量:避免接触对PCB造成损伤,保证检测稳定性。
  • 高精度三维数据采集:精准清晰获取孔位高度信息,生成三维点云图
  • 高速扫描检测:最高67kHz,满足PCB自动化生产线快速检测需求。


02

PCB翘曲度测量

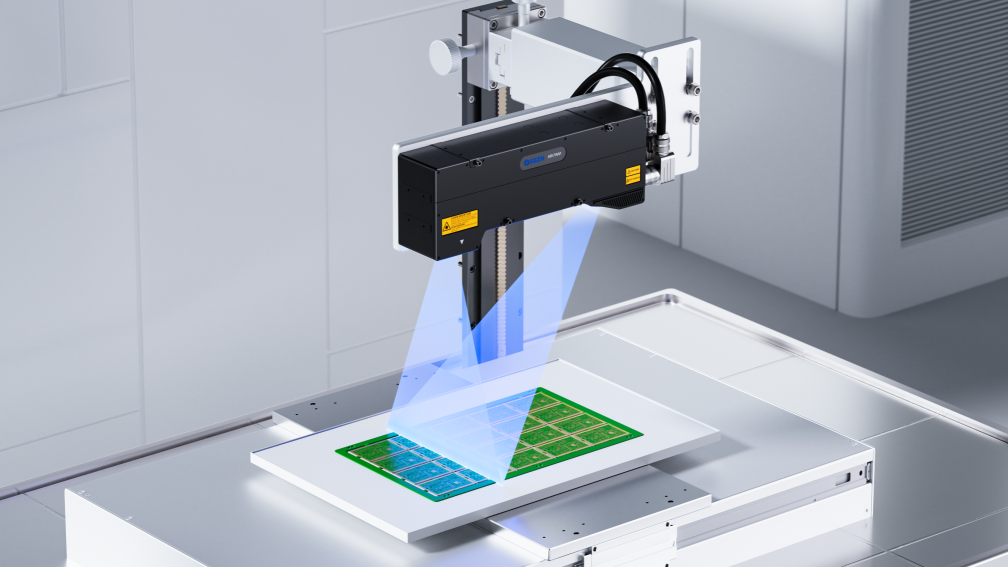

三维激光轮廓测量仪-SRI7900




应用场景
随着AI服务器性能提升,PCB翘曲问题会影响芯片贴装和焊接质量。 因此需要对PCB整体形变进行快速、精准评估。

解决方案
采用深视智能SRI7900三维激光轮廓测量仪,通过三维扫描获取PCB整体轮廓,项目精度可达0.4mm,可实现翘曲度精准分析。


方案优势

  • 大范围扫描能力:线宽可达670mm,满足大型PCB整体检测需求。
  • 生成三维点云图:快速获取板面高度点云图,实现翘曲量化评估。
  • 高速检测:20kHz扫描频率适用于自动化生产过程中的在线检测。


03

PCB厚度检测

光谱共焦位移传感器-SCI04020

应用场景

PCB厚度不均会直接影响其电气性能与机械性能,导致信号衰减或贴装不良,因此需采用高精度、无损的非接触检测方案,对整板厚度进行严格管控。

解决方案

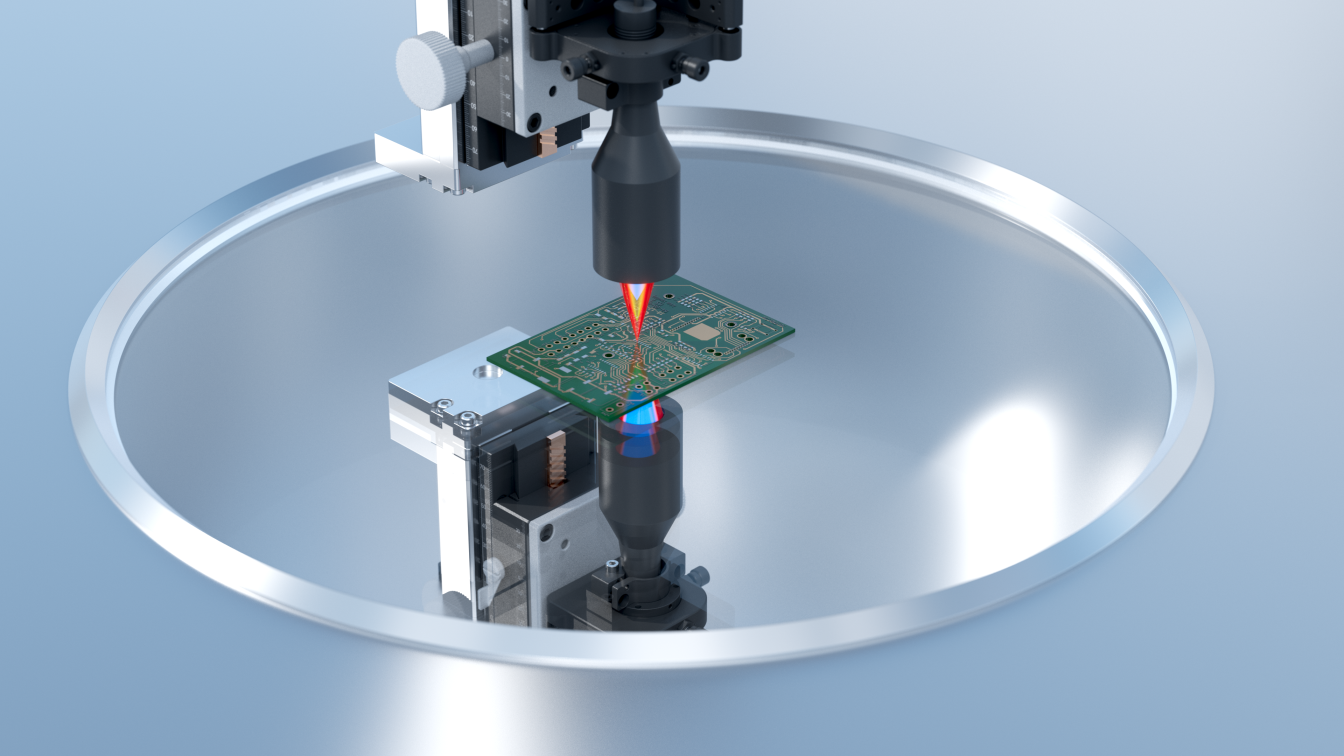

采用深视智能光谱共焦位移传感器SCI04020,以双头对射模式进行测量:下探头穿透玻璃载台采集PCB底面高度,上探头同步采集对应点位顶面高度,通过高度差值计算实际厚度。

方案优势
  • 高精度:厚度检测精度可达5μm,满足高端PCB、超薄基板的精密厚度管控要求。
  • 无损伤:非接触光学测量,不划伤基板与精细线路,适配各类高精密PCB产品。

    • 易适配:下探头可穿透玻璃载台直接测底面高度,无需新增翻板工序。
