手机中框点胶引导和胶路检测

一、手机中框点胶

在消费电子产品中，点胶引导和胶路复检是屏幕模组和手机中框贴合组装工序中保证手机质量的关键所在。传统2D视觉点胶引导使用LED光源，对壳料的材质及颜色兼容性差、对环境光敏感；成像为2D图片，无法抓取高亮或透明胶的真实高度和壳料胶道的真实边缘；拍照视野小，无法覆盖整个壳料胶道。

深视智能三维激光轮廓测量仪分辨率达6400像素点，测量精度高达1μm，最快扫描帧率67000Hz/s；在太阳光、快速环境光强度变化下，3D视觉能够可靠工作，不仅能够准确测量黑色、反光、半透明等多种胶水的轮廓，实现高速成像、高精度成像、高分辨率成像、抗反光成像；还能精确计算胶线位置、胶高、胶宽，并进行缺陷判定。

二、检测项目

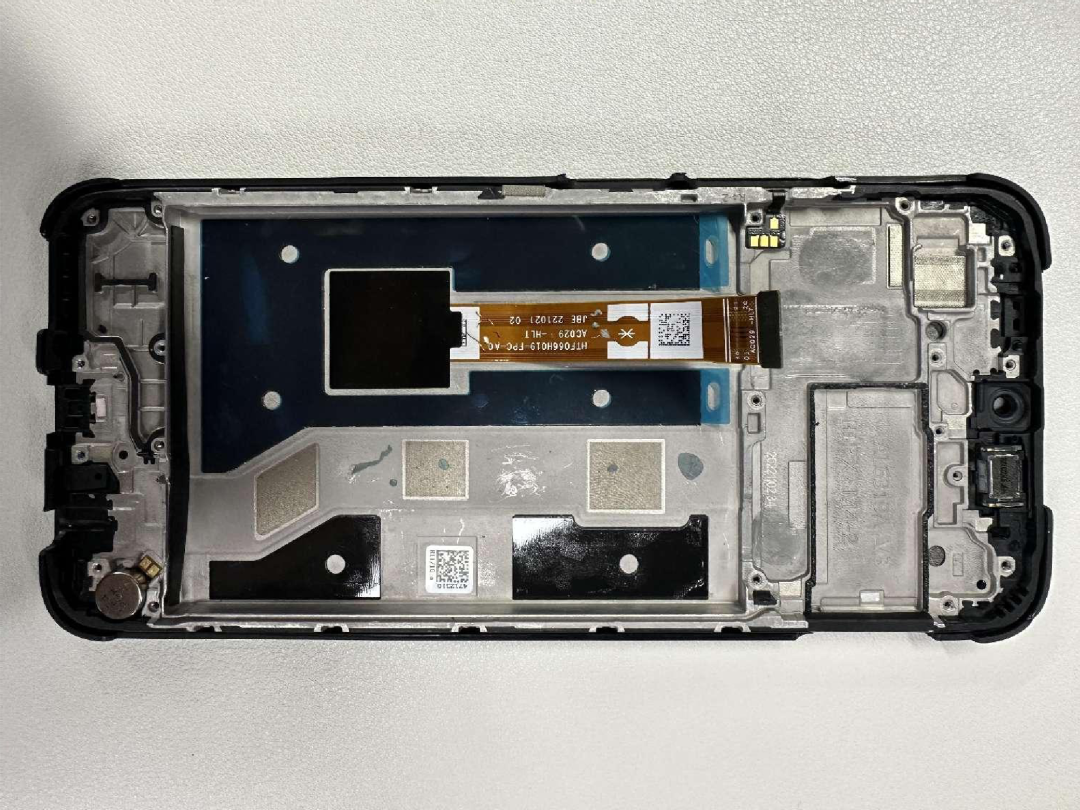

• 产品名称：手机中框

• 测量项目：1.台阶面胶路轨迹引导2.胶水复检、胶宽、胶高 、断胶等

• 产品尺寸：60*120mm

• 精度要求：±10μm

• 速度要求：13s/pcs

参照图

• 效果展示

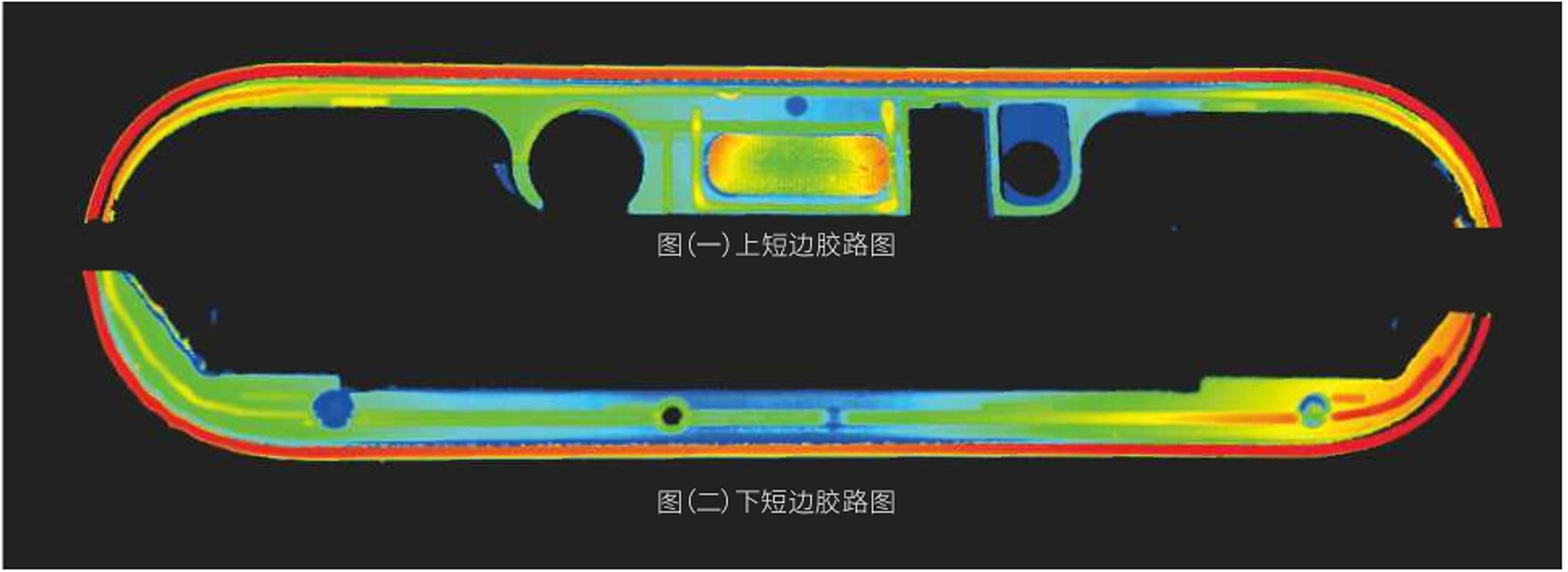

图1丨效果展示图

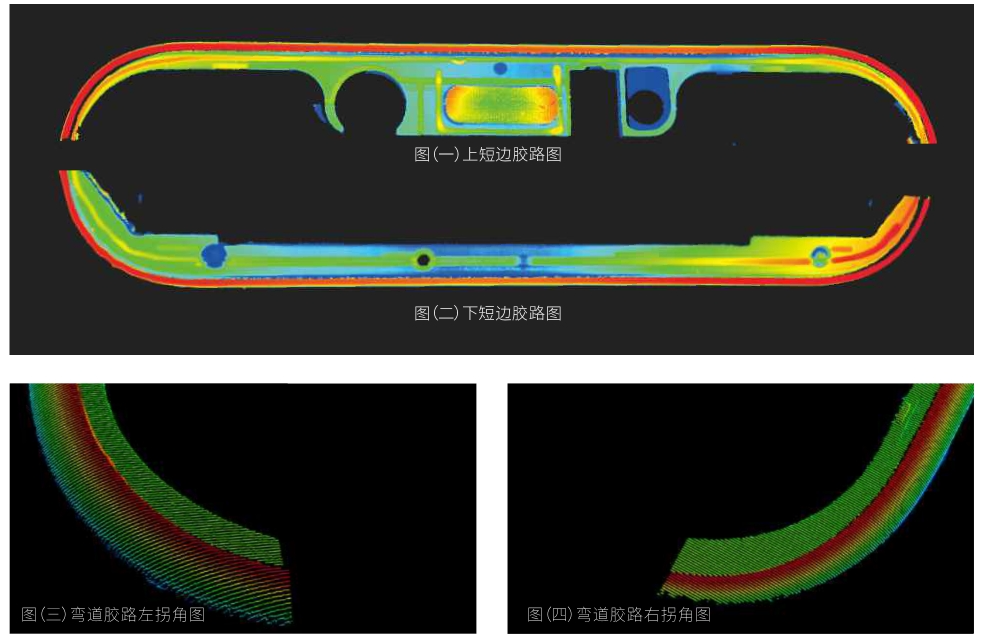

图2丨效果展示图

三、检测过程

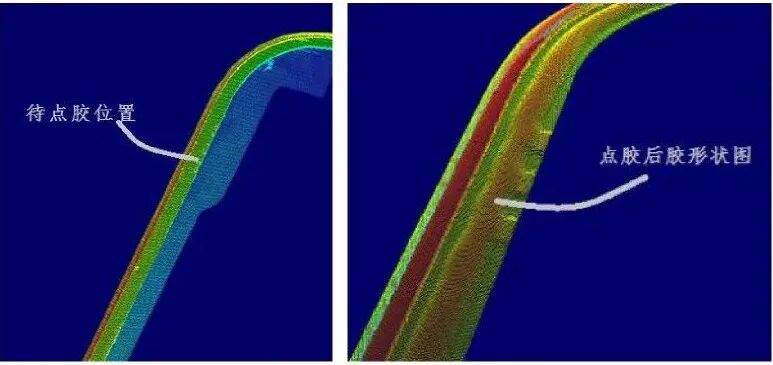

• 测量方式：一次检测分四次扫描，分别扫描手机壳的4个边，可以同时精准的测量透明、半透明物体和金属物体的高度数据；并通过3D精密轨迹引导，实现手机中框点胶轨迹3D引导功能，指引5轴点胶机进行3D精密涂胶。

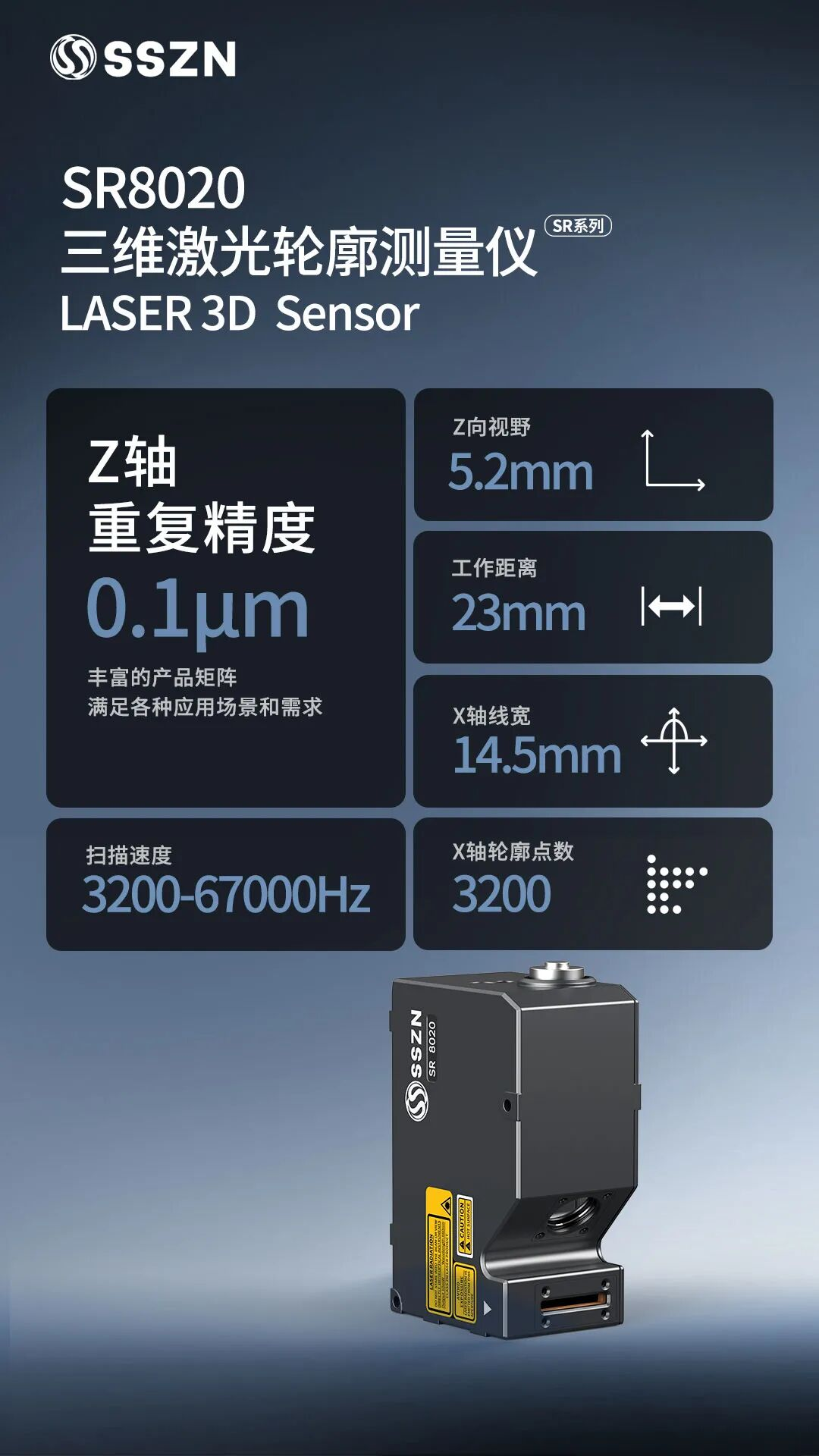

四、传感器介绍

深视智能三维激光轮廓测量仪采用3D精密轨迹引导技术，突破了透明和半透明液体测量技术，实时输出高帧率、微米级精度的点云数据、深度图和亮度图数据，让点胶机器人能够准确地进行涂胶工序，并基于多个工艺标准对涂胶质量进行检测，为各个行业提供高效、精准的点胶引导、胶路检测方案，为企业提供可靠的质量管控保障。

深视智能三维激光轮廓测量仪SR系列应用领域涵盖自动化制造、机器人视觉、3D打印、医疗器械、航天探测等领域，具有广阔的应用前景和市场需求。欢迎有3D量测需求的客户来电咨询，预约试测。
