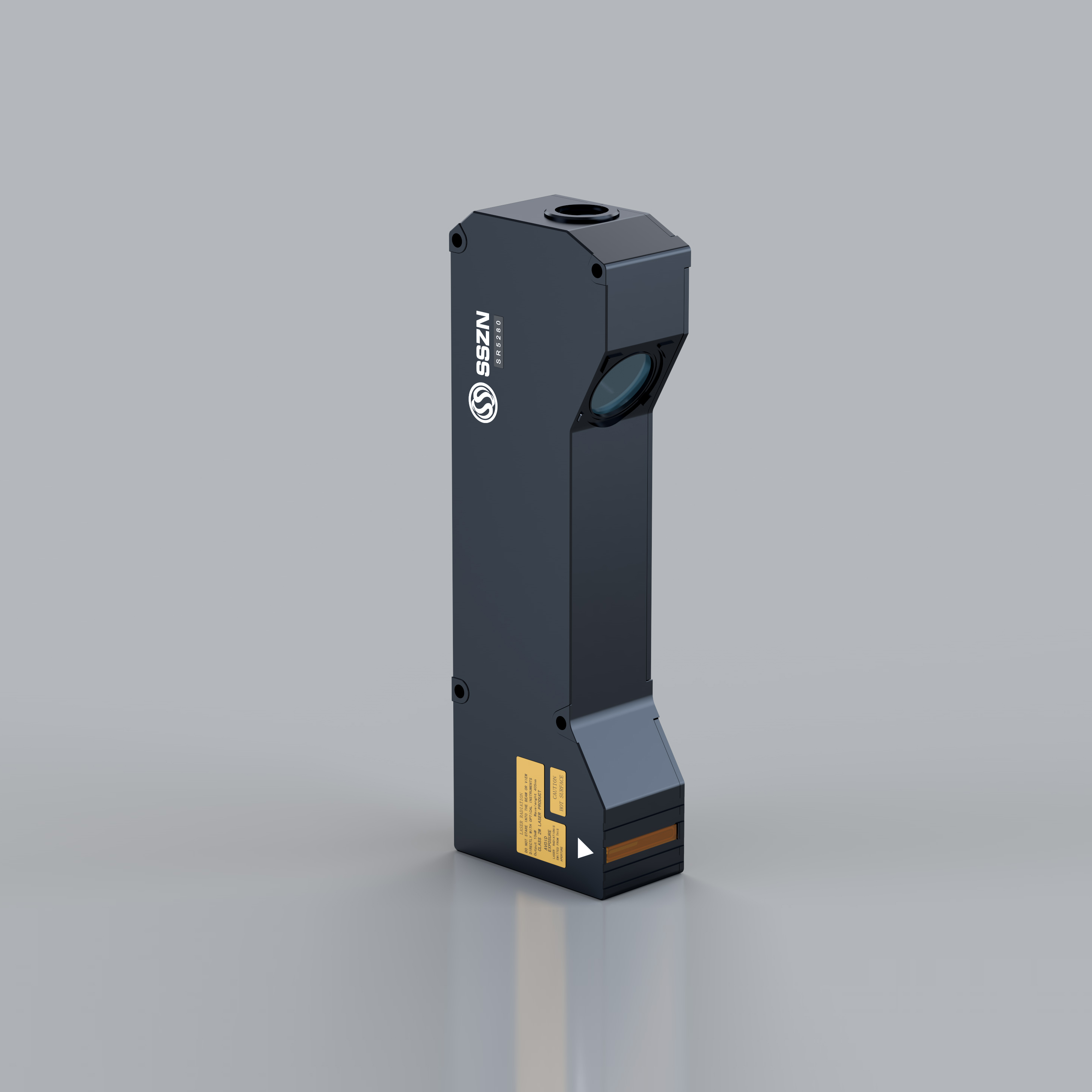

SR5280
产品介绍
专为交通轨道铁路行业量身定制的测量仪，采用450nm蓝色光源 拥有超快扫描速度，最快可达67K/s，可扫描X轴宽度440mm-640mm多适用于铁路环绕检测、轮对检测、轨道磨损检测等等。
相关文档下载
立即联系
技术规格
| 型号 | SR5280 | |||
| 参考距离（CD） | 380mm | |||
| 测量范围 | Z 轴高度（FS） | 280mm | ||
| X 轴宽度 | 近端 | 180mm | ||
| 参考距离 | 234mm | |||
| 远端 | 320mm | |||
| 光源 | 光源波长 | 450nm蓝光 | ||
| 激光器等级 | 3R | |||
| 激光器输出功率 | 50mW | |||
| 重复精度 | Z 轴（高度） | 4μm | ||
| X 轴（宽度） | 25μm | |||
| 线性 | Z 轴（高度） | ±0.02%的F.S. | ||
| 轮廓数据间隔 | X 轴（宽度） | 100μm | ||
| X 轴轮廓点数 | 3200 | |||
| 反射角度（°） | 28.7 | |||
| 扫描速度（Hz） | 2500~67000 | |||
| 尺 寸(mm) | 325×89.5×62 | |||
| 重 量（g） | 1500 | |||
| 温度特性 | 0.02%的 F.S./℃ | |||
| 编码器输入 | 支持单端、差分编码器 | |||
| 输入输出 | 1个100Base-TX/1000Base-T以太网接口 | |||
| 工作温度 | 0～50℃ | |||
| 储存温度 | -20～70℃ | |||
| 工作湿度 | 35%～85% 无凝露 | |||
| ESD防护 | 接触放电4kV、空气放电8kV，符合IEC 61000-4-2标准 | |||
| EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC 61000-4-4标准 | |||
| 冲 击 | 每轴50Gs/3ms，符合IEC 68-2-27 Ea标准 | |||
| 振 动 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 标准 | |||
| 外壳防护等级 | IP67，符合IEC 60529标准 | |||
