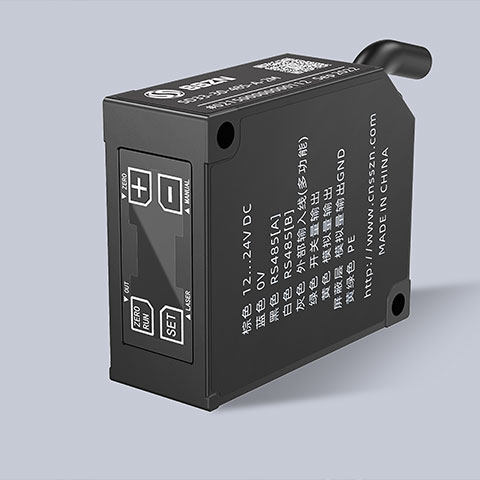

SD33-30 激光位移传感器
产品介绍
参考距离：30mm
测量范围：±4mm
重复精度：2μm
光斑尺寸：70*260μm
采样频率：500/1000/2000/3000Hz可选
激光器输出功率：1mW
相关文档下载
立即联系
技术规格
| 型 号 | SD33-30 | |
| 参考距离（CD） | 30mm | |
| 测量范围 | ±4mm | |
| 光源 | 光源波长 | 655nm |
| 激光器等级 | 2类 | |
| 激光器输出功率 | 1mW | |
| 光点直径(光斑尺寸) | 近端 | 80*180μm |
| 参考距离 | 70*260μm | |
| 远端 | 100*400μm | |
| 重复精度 | 2μm | |
| 线性度 | ±0.05%的F.S. | |
| 温度特性 | 0.05%的F.S./℃ | |
| 采样频率 | 500/1000/2000/3000Hz(可选4种级别) | |
| 输入输出 | 通信端口 | 1个RS485 |
| 模拟量输出 | 1路模拟量输出，模拟电压(0~10V)或模拟电流(4~20mA) | |
| 模拟电压或模拟电流不可切换 | ||
| IO输入 | 1路，支持激光器关闭、远程示教、采样保持、单脉冲触发、归零等功能 | |
| IO输出 | 1路，判定状态输出。 | |
| 电源电压 | DC12~24V±10% | |
| 消耗电流 | 60mA以下(DC12V时)、120mA以下(DC24V时) | |
| 工作温度 | -10～50℃ | |
| 储存温度 | -20～70℃ | |
| 工作湿度 | 35%～85% 无凝露、无结霜 | |
| ESD防护 | 接触放电4kV、空气放电8kV，符合IEC61000-4-2标准 | |
| EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC61000-4-4标准 | |
| 冲 击 | 500m/s2(约50G)，X、Y、Z方向各3次 | |
| 振 动 | 10~55Hz、双振幅1.5mm，X、Y、Z方向各2小时 | |
| IP 等 级 | IP67, 符合IEC 60529标准 | |
| 尺 寸 | 44*31*18mm | |
| 重 量 | 70g（包括线缆） | |
