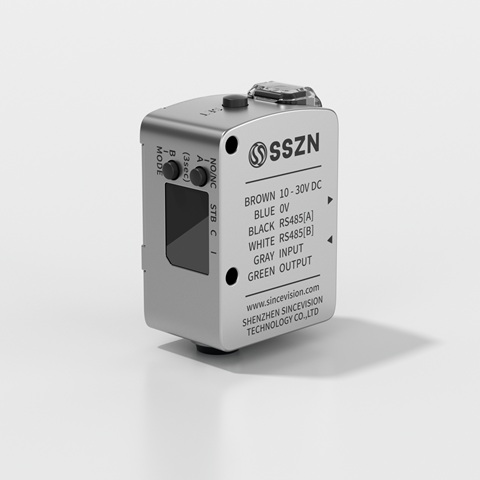

SS1-70K5 白色光点光电传感器
产品介绍
结合光学与电子技术，采用RS485通讯方式，响应时间短至200μs，能够准确、快速地识别和区分各种颜色。
采用白色LED光源，工作距离30-70mm，频率5K。 具有IO/RS485/EtherCAT通讯方式。能够准确稳定识别各种颜色
相关文档下载
立即联系
技术规格
| 型号 | SS1-70K5 |
| 检测距离 | 30 ~ 70 mm |
| 最小光斑尺寸 | 4.5×4.5mm²，检测距离 50mm 外 |
| 响应时间 | 200μs/500μs/1ms/10ms/100ms/500ms，可切换 |
| 光源 | 白色 LED |
| 降互扰功能 | 设定不同频率，最多2台 |
| 定时器 | 关闭 / 接通延迟 / 断开延迟 / 单次 |
| 电源电压 | 10~30VDC，含±10% 纹波（P-P） |
| 消耗电流 | ≤60mA，24VDC（不含负载）；≤110mA，12VDC（不含负载） |
| 连接方式 | 6芯2 m长拖尾散线 |
| 控制输出 | NPN开路集电极/PNP开路集电极，可切换；≤30 V、≤50 mA、残余电压≤2 V，N.O./N.C. 可切换 |
| 外部输入 | 校准 / 停止发光，可切换；短路电流：NPN: ≤1 mA/PNP: ≤2 mA；加载电压 / 输入时间参照接线图 / 时序图 |
| 通讯方式 | RS-485 |
| 省电模式 | 默认不开启；开启后，按键无操作 15 s→显示屏数字关闭，按键可唤醒 |
| 保护电路 | 电源反接 / 浪涌 / 输出过流保护；输出反接 / 过载 / 短路保护 |
| 外壳防护等级 | IP67（IEC60529） |
| 环境光照 | 白炽灯: ≤10000 lx；阳光: ≤20000 lx |
| 环境温湿度 | -20 ~ 50 ℃，35 ~ 85% RH（无凝露无结霜） |
| 抗振动 | 10~55 Hz，双向振幅 1.5 mm，X/Y/Z 方向各 2 小时 |
| 抗冲击 | 1000 m/s²，X/Y/Z 方向各 6 次 |
| EMC | EMC 指令（2014/30/EU） |
| 环保 | RoHS 指令（2011/65/EU），中国 RoHS（第 32 号） |
| 材料 | 外壳：铝合金；指示灯盖: PC；键: PC+ABS；镜头盖：玻璃；显示器盖板: PMMA（防损伤镀层）；电缆及护套: PVC |
| 尺寸 | 45 mm×33 mm×22.5 mm |
| 重量 | 107 g（含 2 m 长电缆） |
