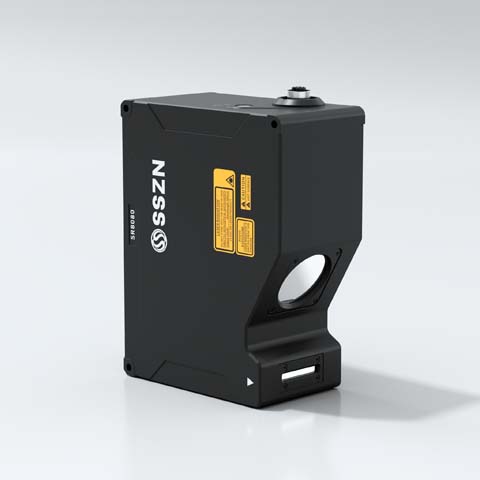

SR8080 三维激光轮廓测量仪
产品介绍
· X 轴宽度：43~52mm
· 扫描速度：3200~67000Hz
· Z 轴线性度：±0.02%的F.S.
· 光源波长：405nm
· 激光器等级：2M
相关文档下载
立即联系
技术规格
| 型号 | SR8080 |
| 参考距离（CD） | 80mm |
| Z 轴高度（FS） | 35mm |
| X 轴宽度 - 近端 | 43mm |
| X 轴宽度 - 参考距离 | 49mm |
| X 轴宽度 - 远端 | 54mm |
| 光源波长 | 405nm |
| 激光器等级 | 2M |
| 激光器输出功率 | 10mW |
| Z 轴（高度）重复精度 | 1μm |
| X 轴（宽度）重复精度 | 8μm |
| Z 轴（高度）线性度 | ±0.02%的F.S. |
| X 轴（宽度）轮廓数据间隔 | 19μm |
| X 轴轮廓点数 | 3200 |
| 扫描速度（Hz） | 3200~67000 |
| I/O 接口 | / |
| 温度特性 | 0.02%的F.S./℃ |
| 编码器接口 | 单端、差分编码器各一个 |
| 输入输出 | 1个100Base-TX/1000Base-T以太网接口 |
| 输入电压 | / |
| 工作温度 | 0~50℃ |
| 储存温度 | -20~70℃ |
| 工作湿度 | 35%~85%，无凝露 |
| ESD 防护 | 接触放电 4kV、空气放电 8kV，符合 IEC61000-4-2 标准 |
| EFT 防护 | 电源端口 2kV/5或100kHz、信号端口 1kV/5或100kHz，符合 IEC61000-4-4 标准 |
| 冲击 | 每轴 50Gs/3ms，符合 IEC 68-2-27 Ea 标准 |
| 振动 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 标准 |
| IP 等级 | IP67，符合 IEC 60529 标准 |
| 尺寸 | 166x130x69.5 |
| 数据线（配线）型号 | SCB-HCAM-HR2Z-3/6/10m |
| 重量 | 2050g |
