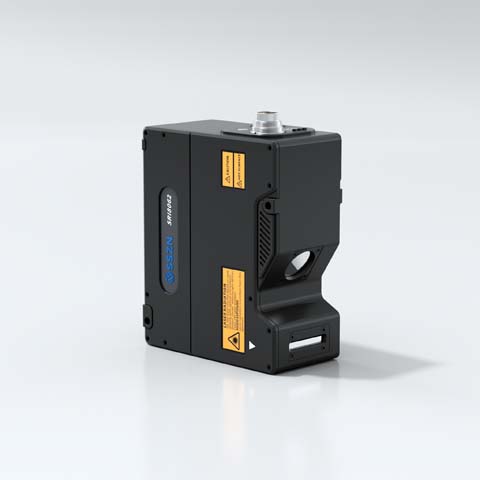

SRI8062 三维激光轮廓测量仪
产品介绍
· X 轴宽度：15~17.6mm
· 扫描速度：3200~67000Hz
· Z 轴线性度：±0.01%的F.S.
· 光源波长：405nm
· 激光器等级：2M
相关文档下载
立即联系
技术规格
| 型号 | SRI8062 |
| 参考距离（CD） | 65mm |
| Z 轴高度（FS） | 6.3mm |
| X 轴宽度 - 近端 | 15mm |
| X 轴宽度 - 参考距离 | 16.5mm |
| X 轴宽度 - 远端 | 17.6mm |
| 光源波长 | 405nm |
| 激光器等级 | 2M |
| 激光器输出功率 | 10mW |
| Z 轴（高度）重复精度 | 0.12μm |
| X 轴（宽度）重复精度 | 1.5μm |
| Z 轴（高度）线性度 | ±0.01%的F.S. |
| X 轴（宽度）轮廓数据间隔 | 5μm |
| X 轴轮廓点数 | 3200 |
| 扫描速度（Hz） | 3200~67000 |
| I/O 接口 | / |
| 温度特性 | 0.01%的F.S./℃ |
| 编码器接口 | 差分编码器（触发）、开始信号 |
| 输入输出 | 1个100Base-TX/1000Base-T以太网接口 |
| 输入电压 | DC 24V（36W） |
| 工作温度 | 0~50℃ |
| 储存温度 | -20~70℃ |
| 工作湿度 | 35%~85%，无凝露 |
| ESD 防护 | 接触放电 4kV、空气放电 8kV，符合 IEC61000-4-2 标准 |
| EFT 防护 | 电源端口 2kV/5或100kHz、信号端口 1kV/5或100kHz，符合 IEC61000-4-4 标准 |
| 冲击 | 每轴 15Gs/6ms，符合 IEC 68-2-27 Ea 标准 |
| 振动 | 10-150Hz 加速度 2G，X、Y、Z 各方向 2.5 小时，符合 IEC 68-2-6 Fc 标准 |
| IP 等级 | IP67，符合 IEC 60529 标准 |
| 尺寸 | 135.5 x 58 x 112.5mm |
| 数据线（配线）型号 | 网线： |
| 重量 | 约1200g |
