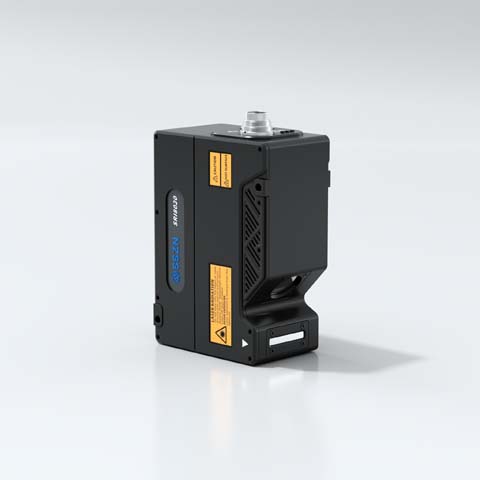

SRI8020 三维激光轮廓测量仪
产品介绍
· X 轴宽度：13~16mm
· 扫描速度：3200~67000Hz
· Z 轴线性度：±0.02%的F.S.
· 光源波长：405nm
· 激光器等级：2M
相关文档下载
立即联系
技术规格
| 型 号 | SRI8020 | ||
| 参考距离（CD） | 23mm | ||
| 测量范围 | Z轴高度（FS） | +2.3mm, -2.9mm (FS=5.2mm) | |
| X轴宽度 | 近端 | 13mm | |
| 参考距离 | 14.5mm | ||
| 远端① | 16mm | ||
| 光源 | 光源波长 | 405nm | |
| 激光器等级 | 2M | ||
| 激光器输出功率 | 10mW | ||
| 重复精度 | Z轴（高度） | 0.1μm | |
| X轴（宽度） | 1.5μm | ||
| 线性 | Z轴（高度） | ±0.02%的FS | |
| 轮廓数据间隔 | X轴（宽度） | 5μm | |
| X轴轮廓点数 | 3200 | ||
| 扫描速度 | 3200~67000Hz | ||
| 温度特性 | 0.01%的F.S./℃ | ||
| 数据接口 | 1个100Base-TX/1000Base-T以太网接口 | ||
| 输入 | 差分编码器（触发）、开始信号 | ||
| 输入电压 | DC 24V（36W） | ||
| 工作温度 | 0～50℃ | ||
| 储存温度 | -20～70℃ | ||
| 工作湿度 | 35%～85% 无凝露 | ||
| ESD防护 | 接触放电4kV、空气放电8kV，符合IEC61000-4-2标准 | ||
| EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC61000-4-4标准 | ||
| 冲击 | 每轴50Gs/3ms，符合IEC 68-2-27 Ea标准 | ||
| 振动 | 10Gs (10-500Hz) ，符合IEC 68-2-6 Fc标准 | ||
| IP等级 | IP67, 符合IEC 60529标准 | ||
| 数据线（网线）型号 | L 型：SCB-HNET-HR2Z-3m/6m/10m | ||
| I 型：SCB-HNET-HB2Z-3m/6m/10m | |||
| 数据线（IO线）型号 | L 型：SCB-HIO-HR2Z-3m/6m/10m | ||
| I 型：SCB-HIO-HB2Z-3m/6m/10m | |||
| 尺寸 | 135.5 x 58 x 98mm | ||
| 重量 | 约970g | ||
