3C行业案例 | 手机内观辅料多项检测

2021-09-15

作者:

深Sir

浏览量:


电子消费行业日新月异,产品从外观到质量要求更加严格,其中手机装配质量要求也越来越高。深视智能作为国内专业3D测量专家,如何应对快速检测手机中框复杂的多项检测要求?
一起来看看具体案例吧!


应用场景:针对手机组装阶段的电池仓异物进行检测,防止组装过程中异物刺穿电池。

相机型号:SSZN SR7140

检测优势:检测颗粒度最小可达0.5*0.5*0.3mm。

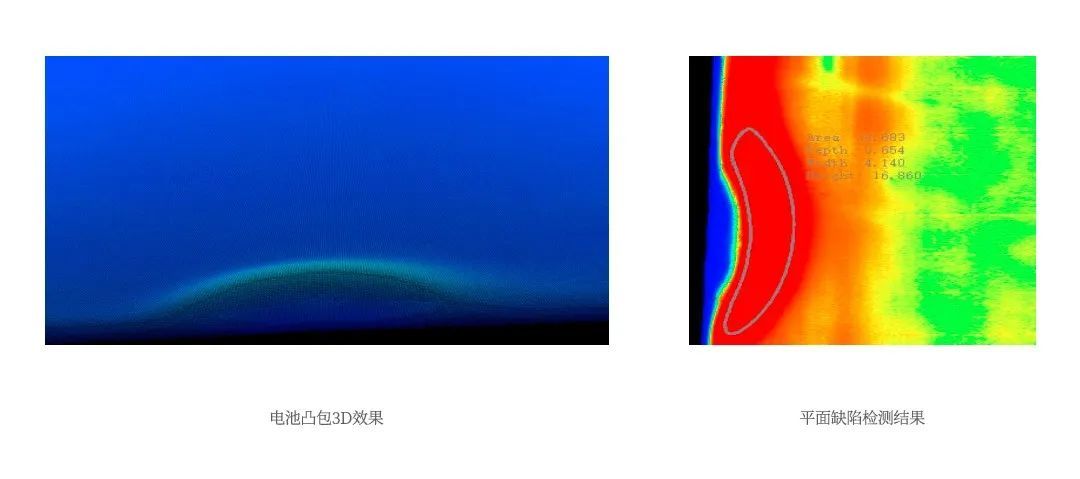

电池仓异物检测图


应用场景:对手机组装阶段的螺钉浮高、弹片高度、BTB浮高、屏蔽罩平面度等不良情况进行检测。
相机型号:SSZN SR7080
检测优势:最高速度可达8000轮廓每秒,实际上线最快节拍可达8s/pcs,最高精度可达6μm。

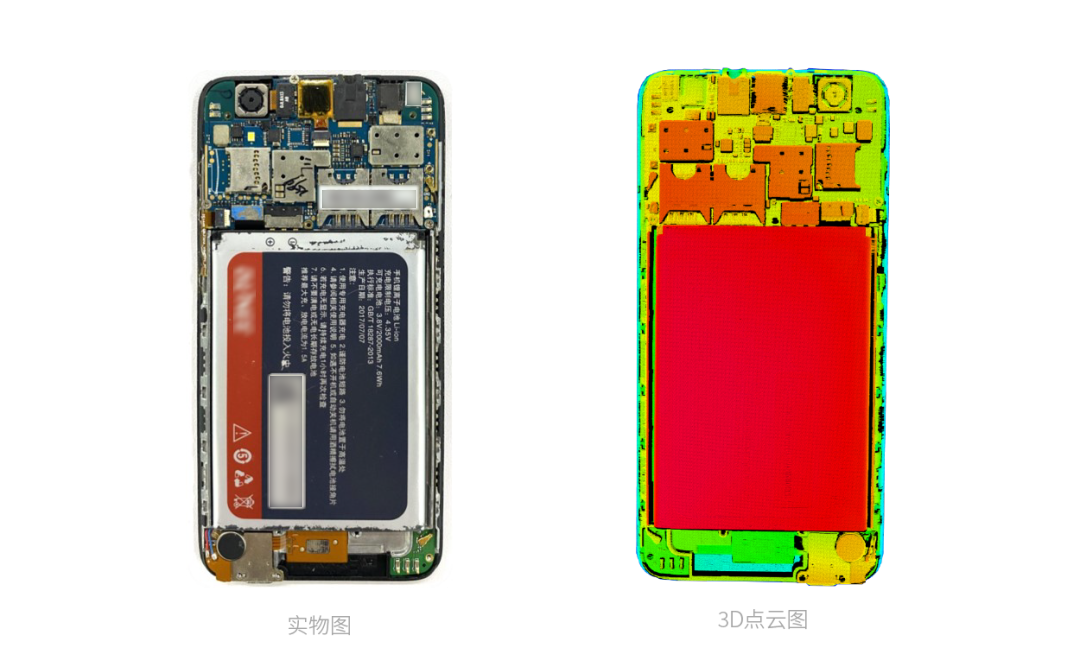

螺丝效果图

多种辅料检测图



应用场景:(60多项内容)

  • RF线缆组装:连接器触点缺失、是否安装到;
  • 螺钉组装:缺失、是否安装到位;
  • 弹片触点:正位度  、高度;
  • 电池装配:超高、倾斜;
  • 泡棉等辅料:缺失、位置高度。

相机型号:SSZN SR7080



辅料高度检测图



检测优点:

  • 一次扫描可同时检测60多项缺陷,主要为零部件高度检测;

  • 适应各种颜色手机(烈焰红、草木绿、雪盈白、陶瓷黑);
  • 适应缺陷物料的各种颜色和形状(黑色泡棉、高光金属等);
  • 检测速度达到600UPH(包括上下料);
  • 新产品换线时间小于30分钟。



-END-

更多案例分享,敬请关注深视!
