锂电池跌落测试
行业痛点与需求
在锂电池的高速动态冲击测试中，跌落的观测和测量手段也是当下新能源汽车的重要研究课题之一，而随着高速相机和非接触光学测量技术的发展，让电池的可视化动力学测试成为了可能。非接触测量是指在不直接接触被测物体的情况下，利用各种测量手段来获取其相关数据的方法。相较于传统的接触式测量手段，其具有使用简便、多点多方向全场测量、精度高、测量可视化等特点，这种测量方式已经得到广泛应用，在工业研究、土木交通、航空航天等领域取得了很好的效果。
视频展示

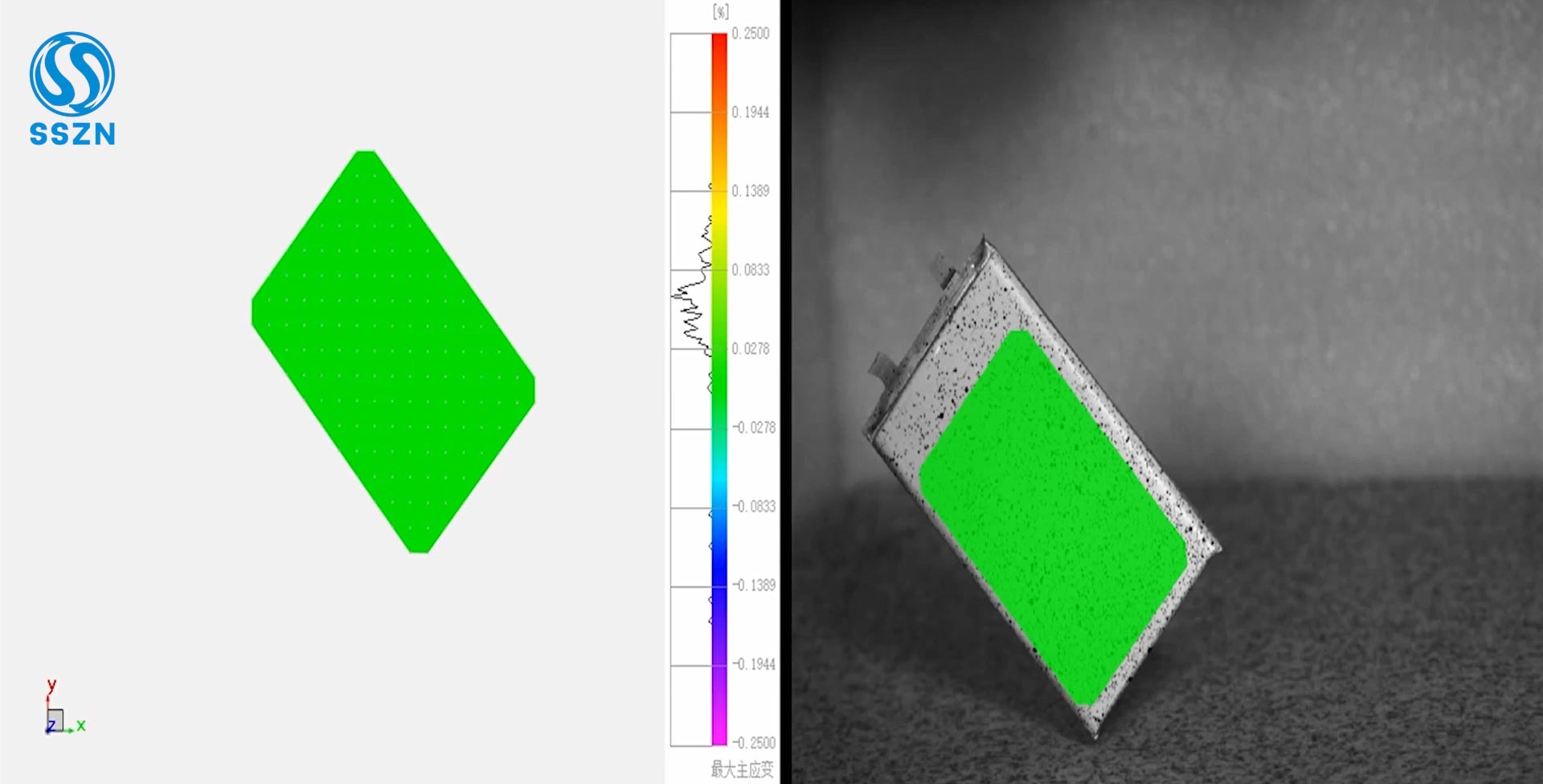

跌落测试
01相机参数：1280×1024@13800fps
02具有毫秒级的时间精度和轨迹跟踪算法，可以对运动状态进行准确分析和预测
相机选型
| 性能 | |||||||
| 分辨率 | 帧率 | 记录时间（内存） | 记录时间（硬盘） | ||||
| 40GB | 80GB | 160GB | 4TB | 12TB | 20TB | ||
| 1280×1024 | 13800FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×768 | 18000FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×640 | 21000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8 (min) | 25 (min) | 42 (min) |
| 1280×512 | 27000FPS | 1.9 (s) | 3.8 (s) | 7.6 (s) | 6 (min) | 18 (min) | 30 (min) |
| 1280×256 | 53000FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×128 | 104000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×64 | 189000FPS | 2.7 (s) | 5.4 (s) | 10.8 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×8 | 1000000FPS | 4.1 (s) | 8.2 (s) | 16.4 (s) | 13.6 (min) | 40 (min) | 68 (min) |
| 规格 | |||
| 型号 | TYPE | SH6-113 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 满幅拍摄速度 | Full Frame Rate | 13600FPS | |
| 最大拍摄速度 | Maximum Frame Rate | 1000000FPS | |
| 最小曝光时间 | Minimum Exposure Time | 100ns | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 标准内存 | Standard RAM | 40BG/80BG/160BG | |
| 扩展内存 | Extended Memor | 4TB/12TB/20TB | |
| 动态范围 | Dynamic Range | 60dB | |
| 模拟增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
| 快门类型 | Shutte Mode | 全局快门 | |
| 色彩 | Color | 单色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 镜头卡口 | Lens Mount | E接口,可转接F接口、C接口、EF接口 | |
| 数据接口 | Data Interface | 万兆以太网，自适应千兆以太网 | |
| 灵敏度 | Sensitivity | ISO67000(M)；ISO23000(C) | |
| 风扇控制 | Fan Control | 支持开启关闭、根据温度自适应转速 | |
| 工作温度/湿度 | Operating Temperature/Humidity | 标准-10~50℃，95%以下（无结露）,可定制-35~65℃宽温版 | |
| 视频信号输出 | Video Signal Output | SDI、以太网 | |
| 录制模式 | Recording Mode | 开始、结束、中心、随机、手动 | |
| 触发模式 | Trigger Mode | 手动、IO、图像 | |
| 外部信号 | External Signal | 输入：触发（TTL/开关）信号、同步信号、ready信号、event信号、IRIGB码信号 输出：触发（TTL/开关）信号、同步信号、ready信号、曝光中信号、记录中信号 | |
| 电源 | Power Supply | 双电源、DC24V | |
| 尺寸（不含镜头） | Dimensions (excluding lens) | 217D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 3.8kg | |
| 功率 | Power Consumption | 55W | |
| 标准配件 | Standard Accessories | 电源线×1，AC适配器×1，网线×1、相机控制软件×1，使用手册×1，出厂合格证×1 | |
